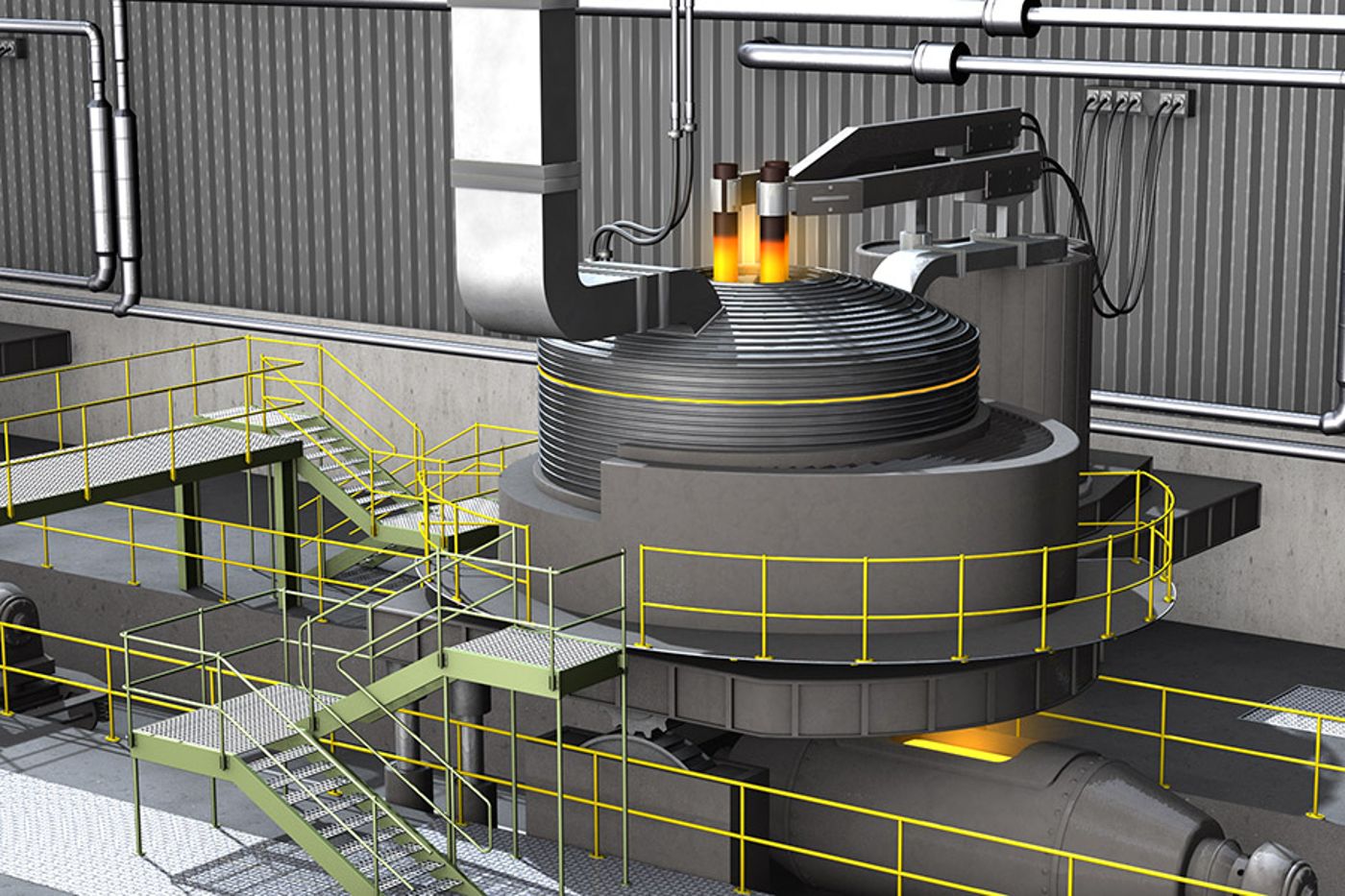

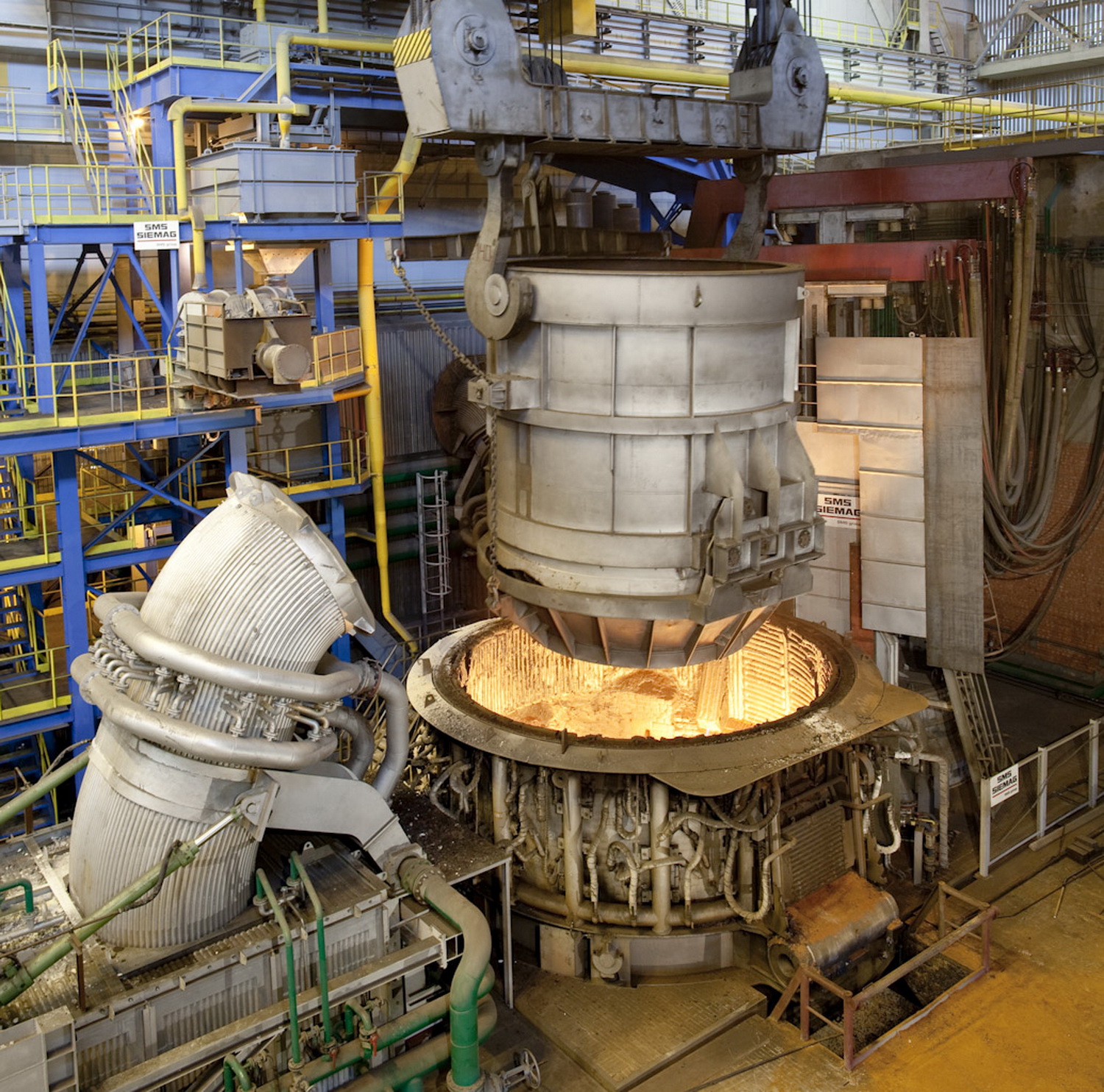

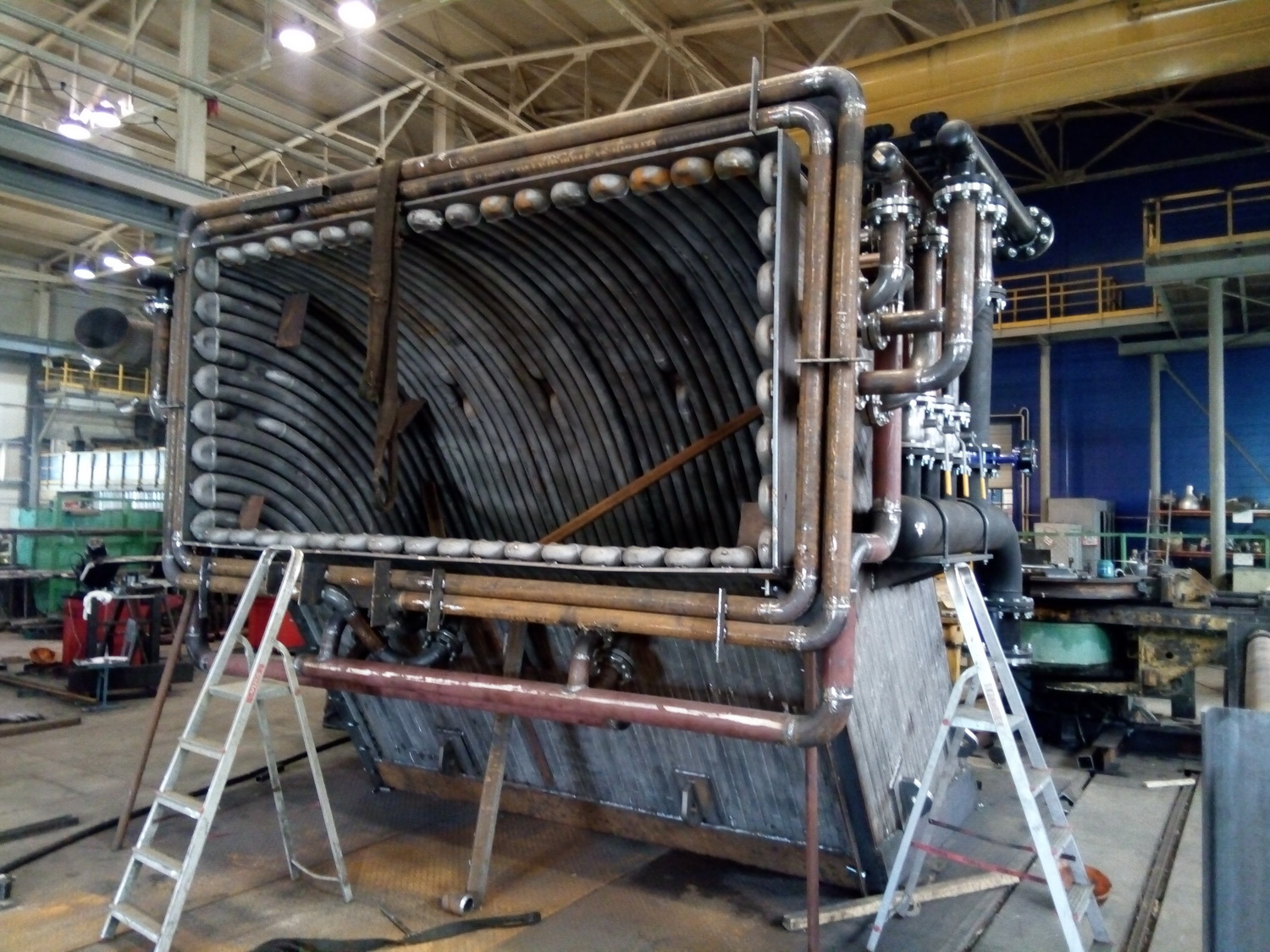

Одним из основных направлений является — производство водоохлаждаемых элементов Дуговых Плавильных Печей.

Мы проектируем и изготавливаем различные водоохлаждаемые элементы к печам, в том числе секции газохода, панели рабочего окна, пылеусадительные камеры, металлоконструкции печи, рабочие окна и другие элементы плавильных печей.

Классификация газоходов

Водоохлаждаемые газоходы принято классифицировать по нескольким параметрам.

Во-первых, в зависимости от особенностей расположения, их разделяют на:

  • вертикальные;
  • горизонтальные;
  • опускные;
  • подъемные;
  • обводные;
  • поворотные и т.д.

Во-вторых, по внешнему виду их делят на круглые и прямоугольные.

И, в-третьих, газоходы подразделяют на несколько видов в зависимости от того, как в системе организовано движение топочных газов, воздуха и водонесущих коллекторов.

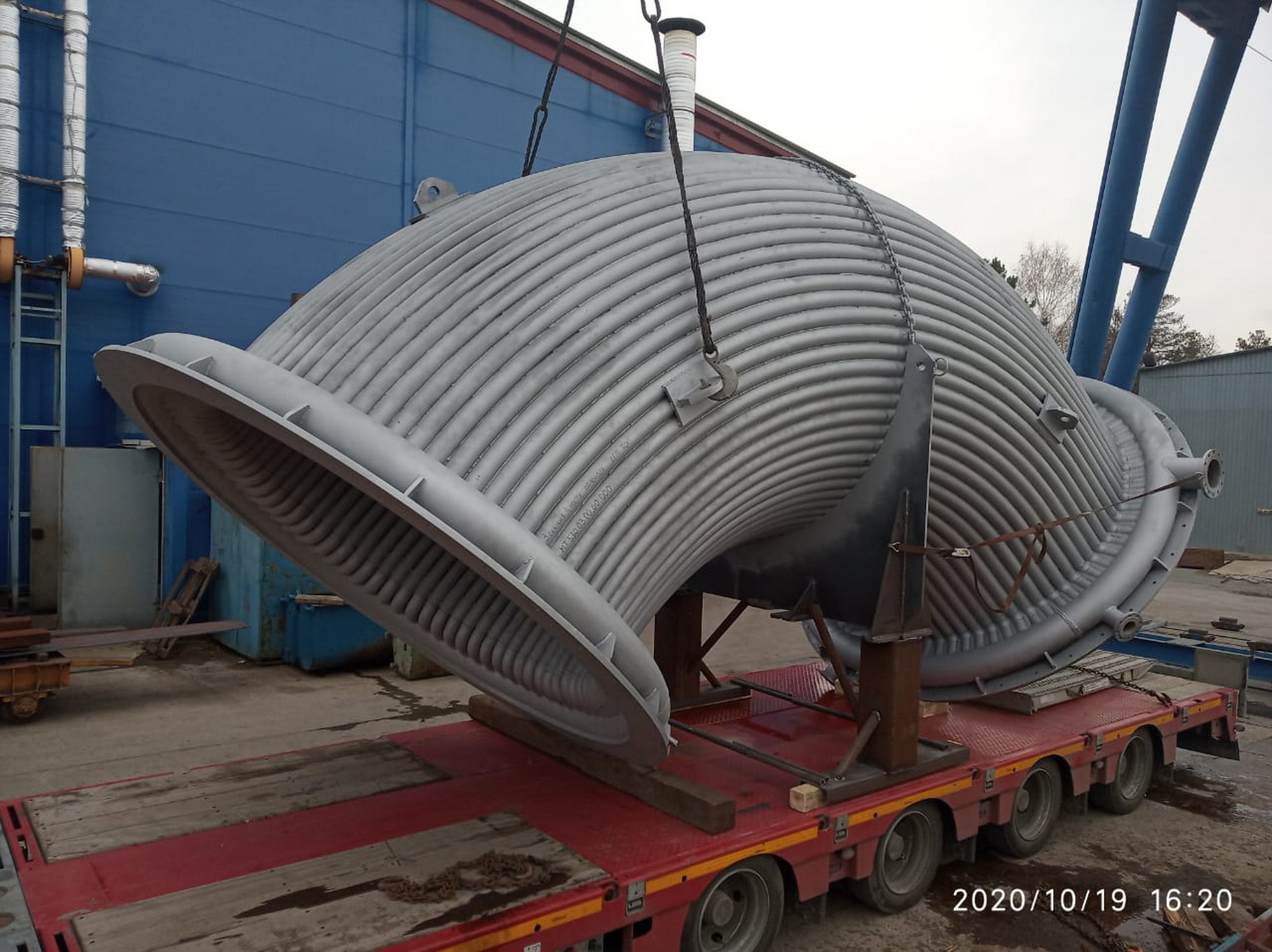

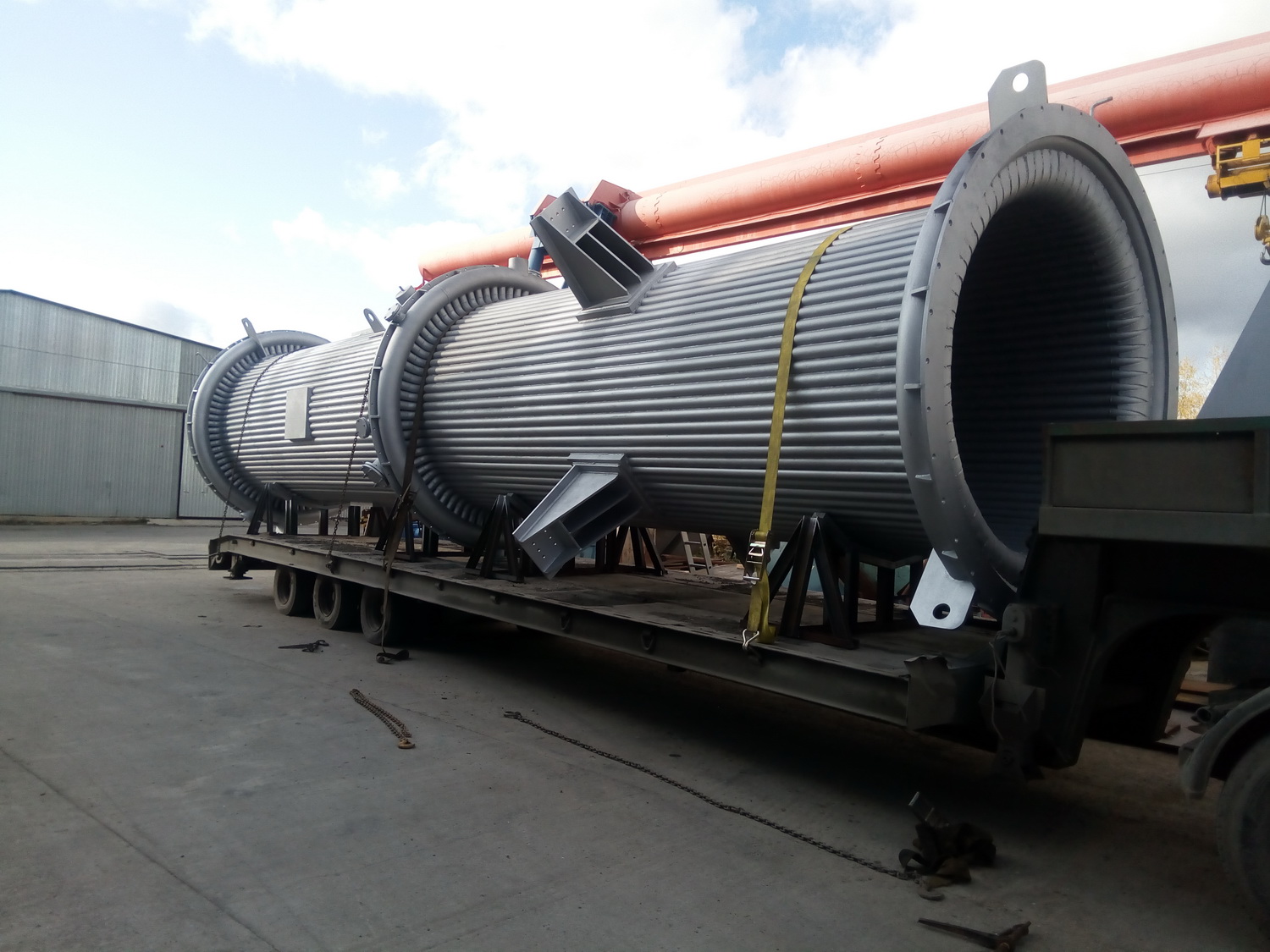

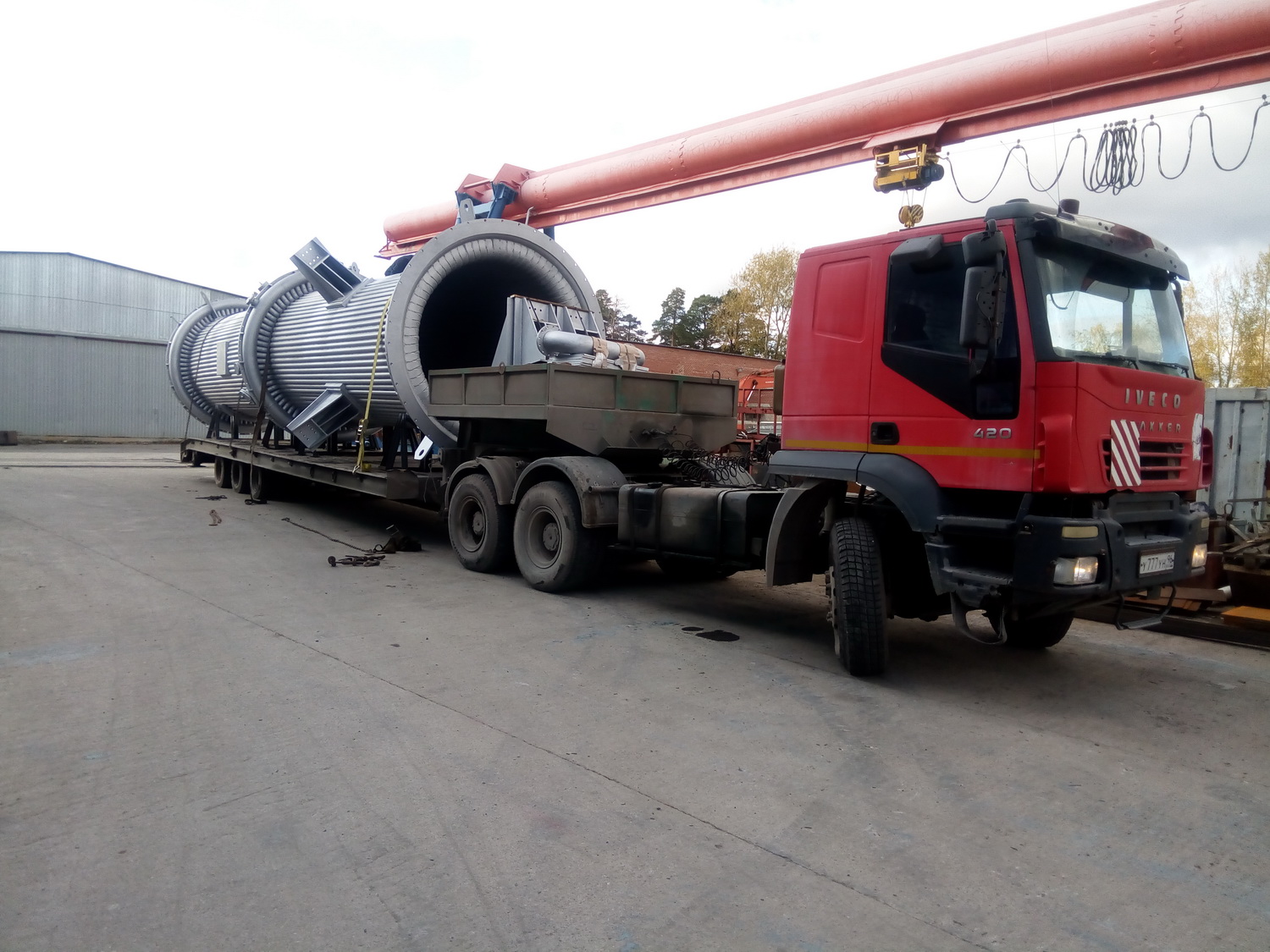

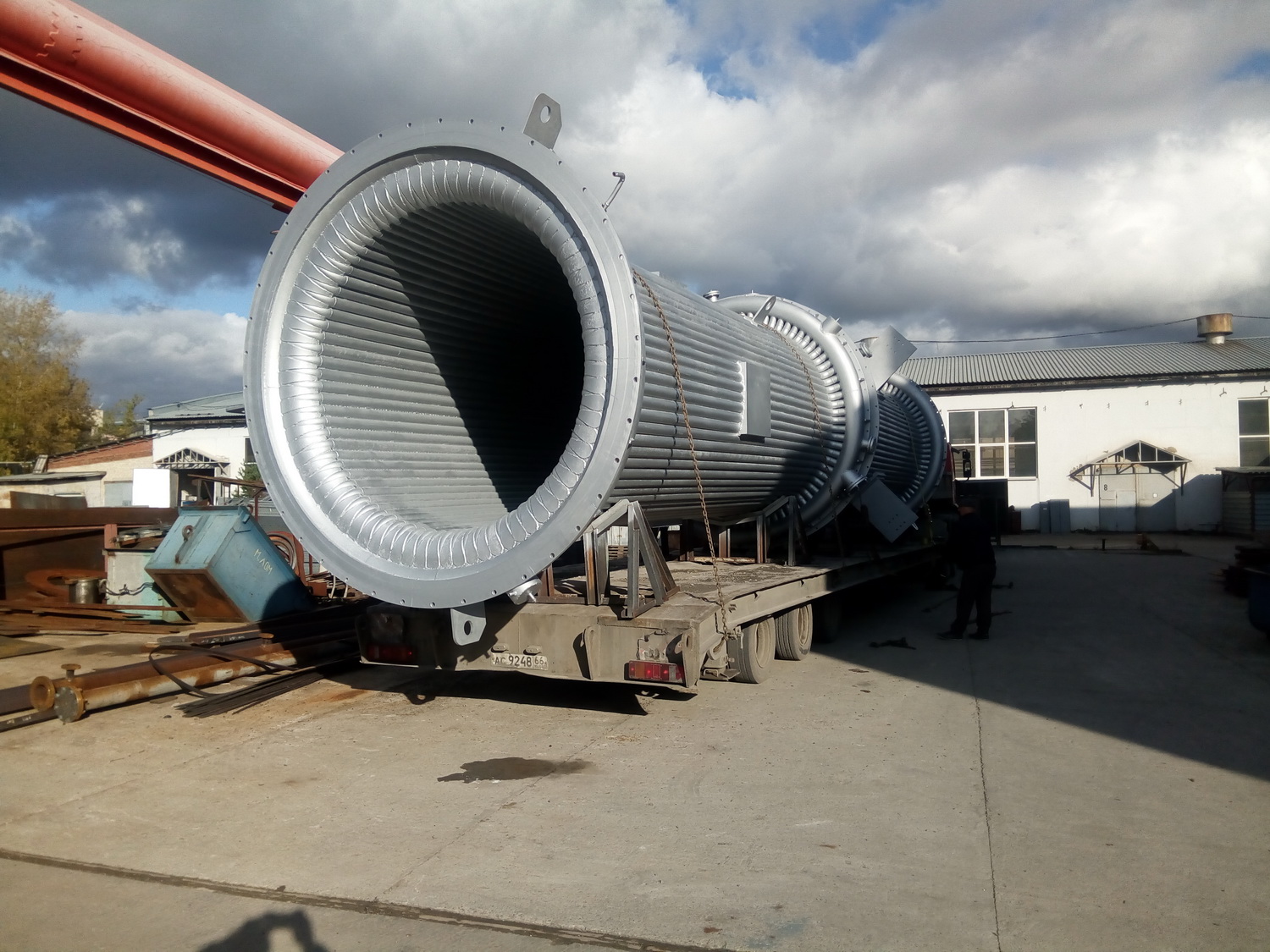

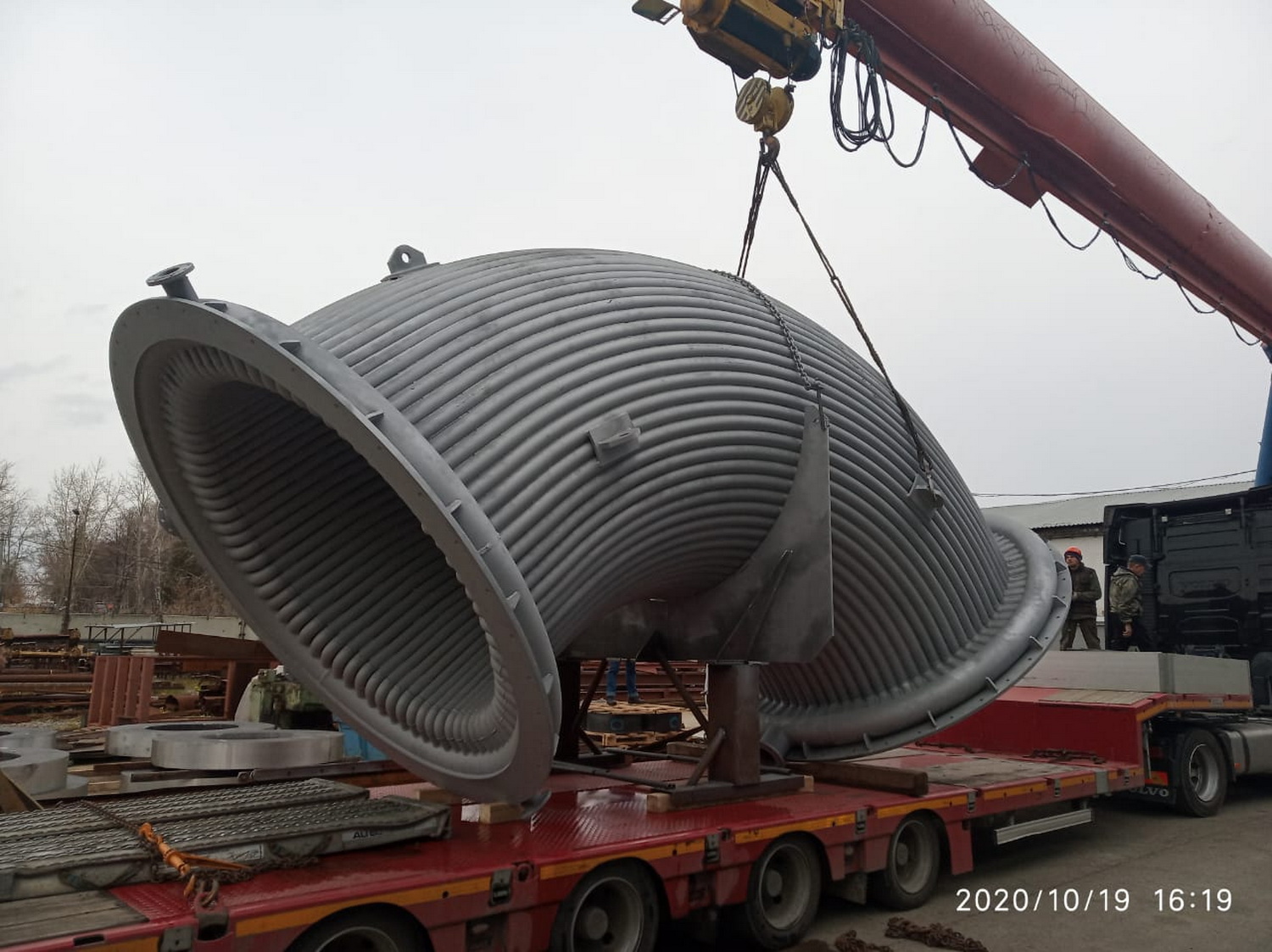

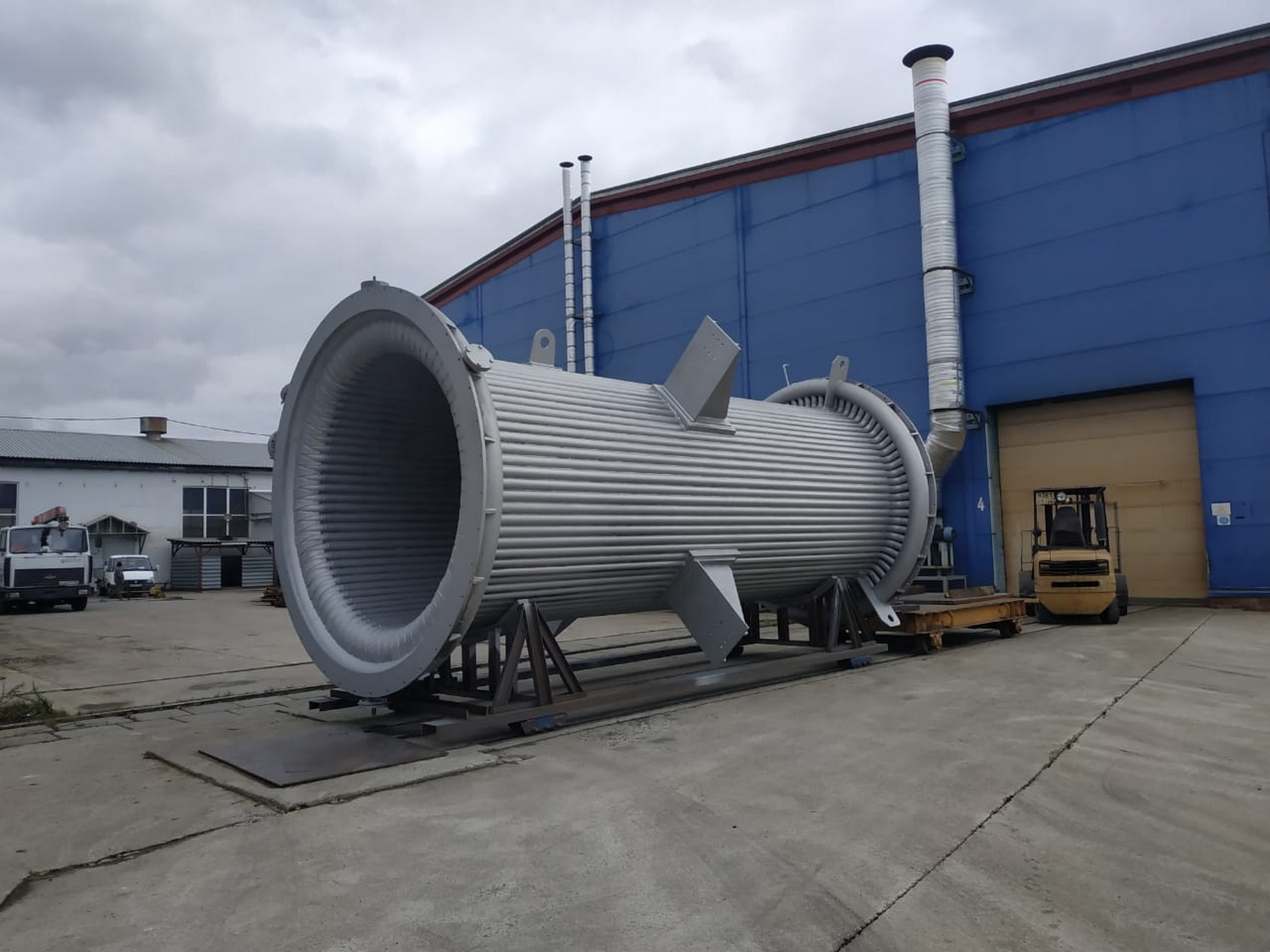

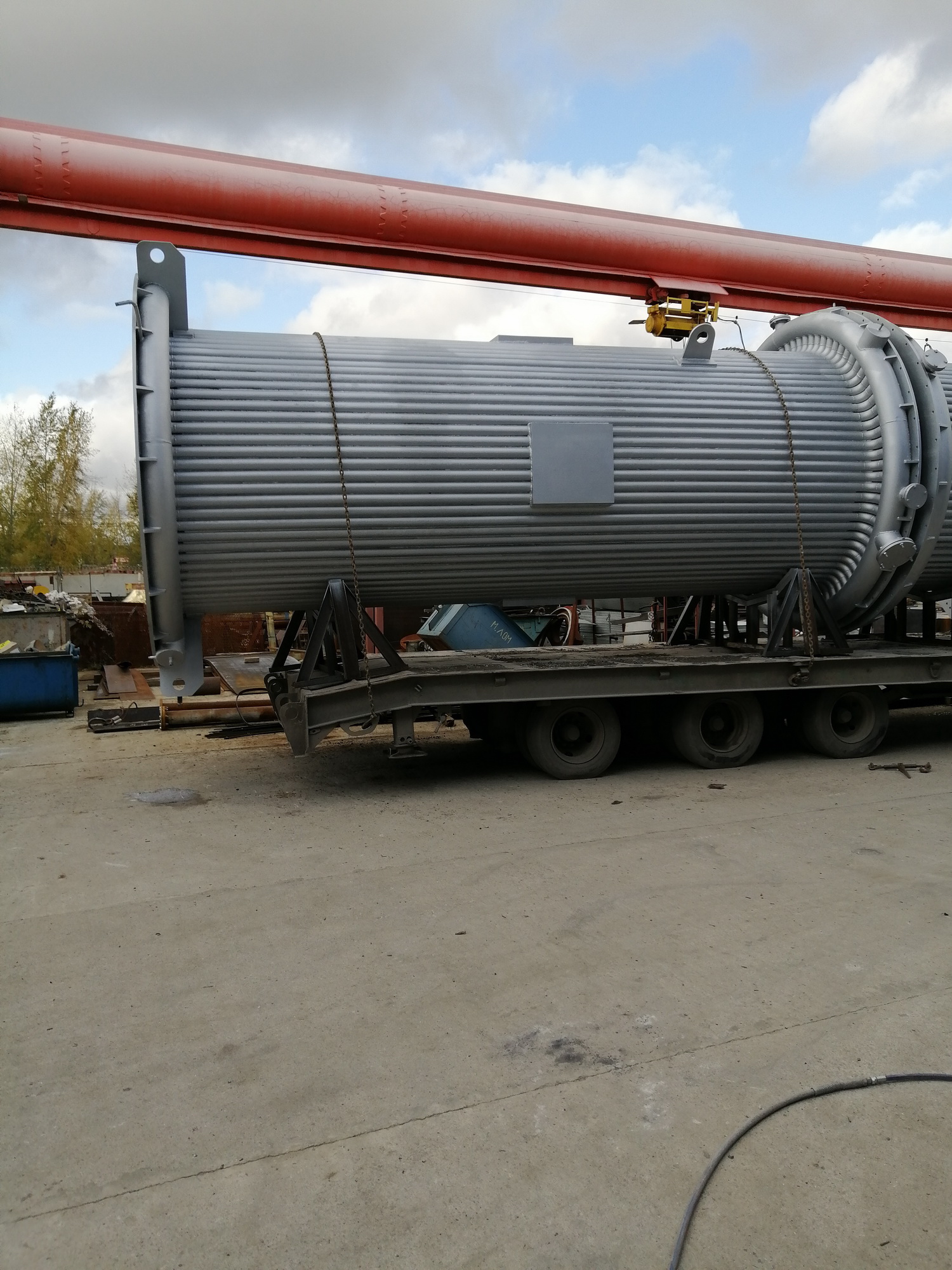

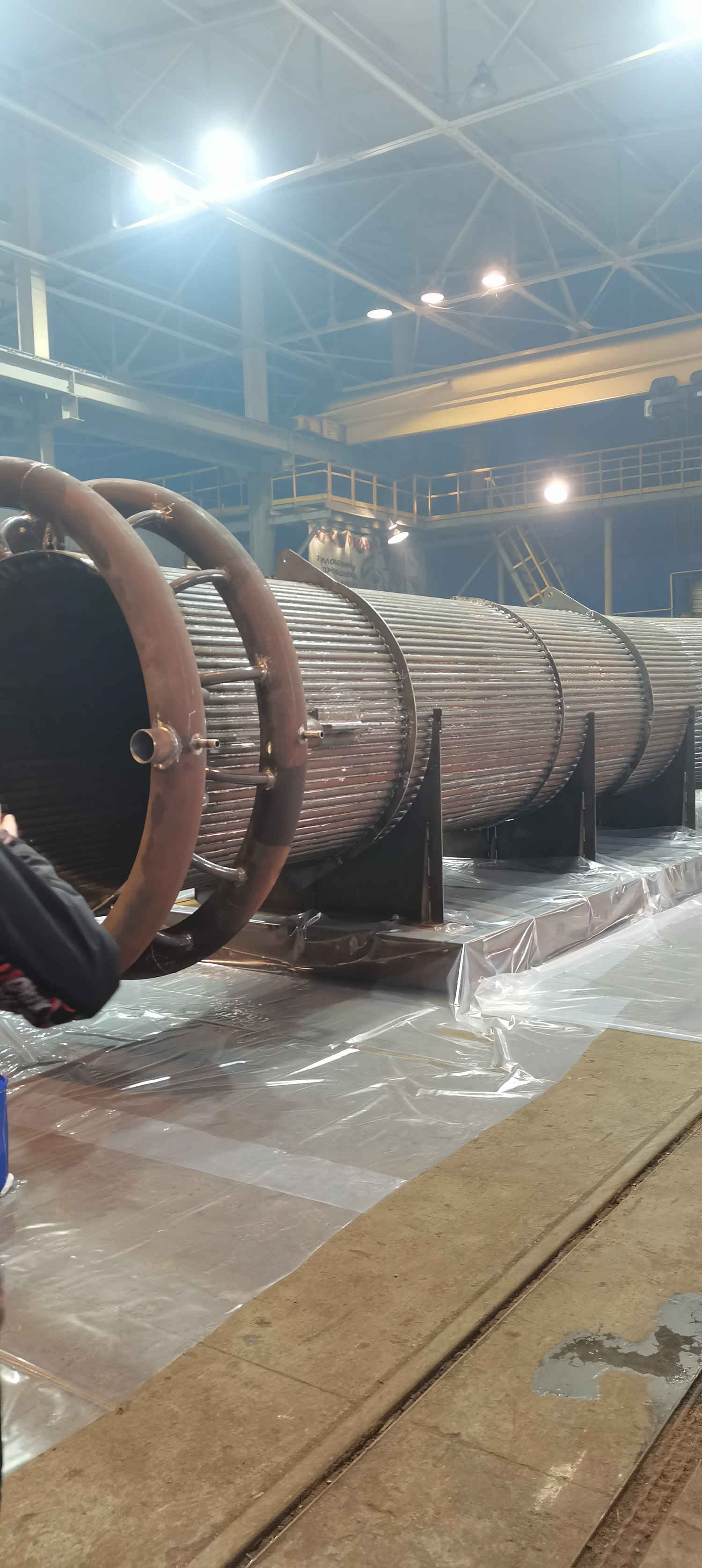

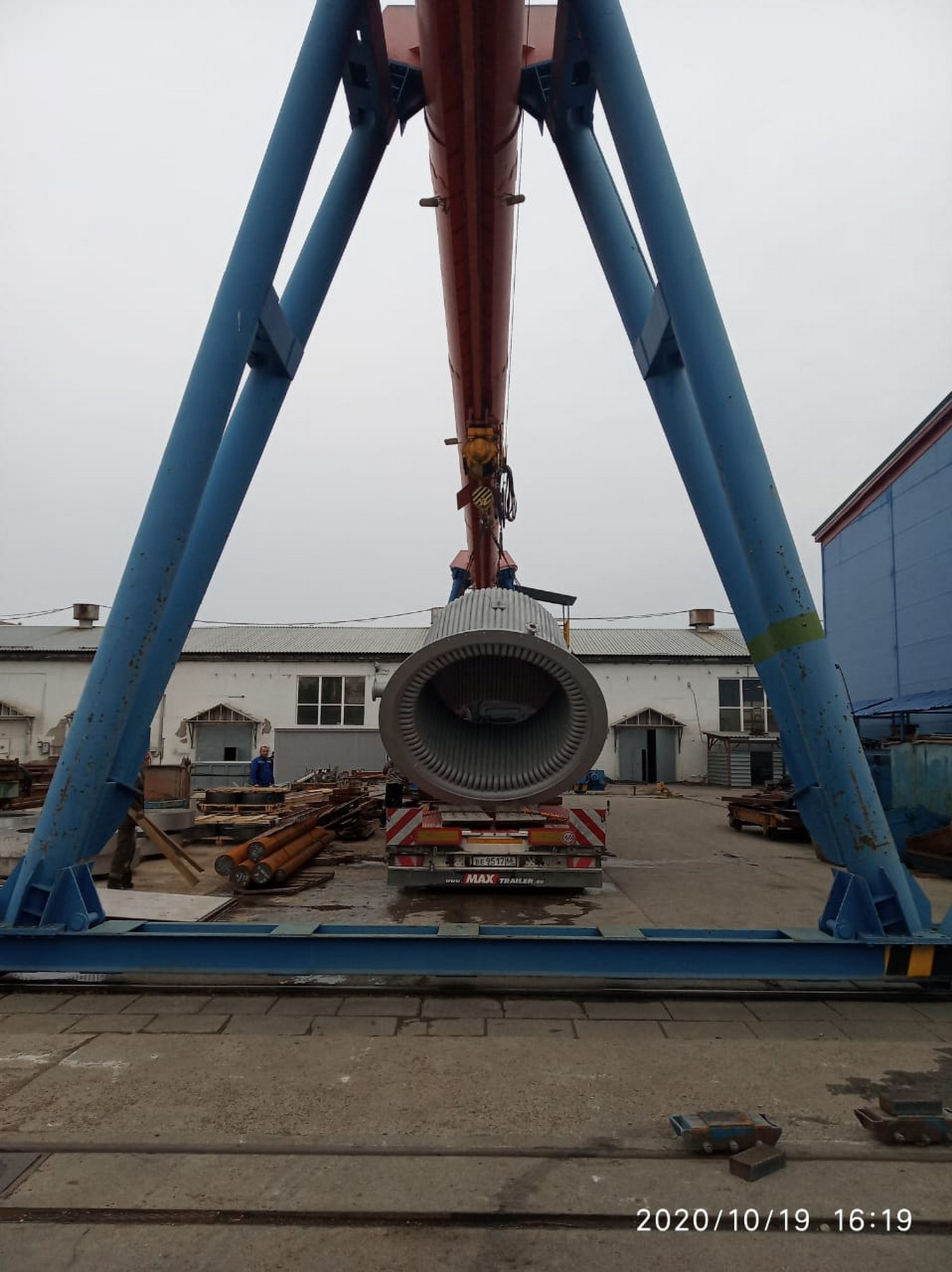

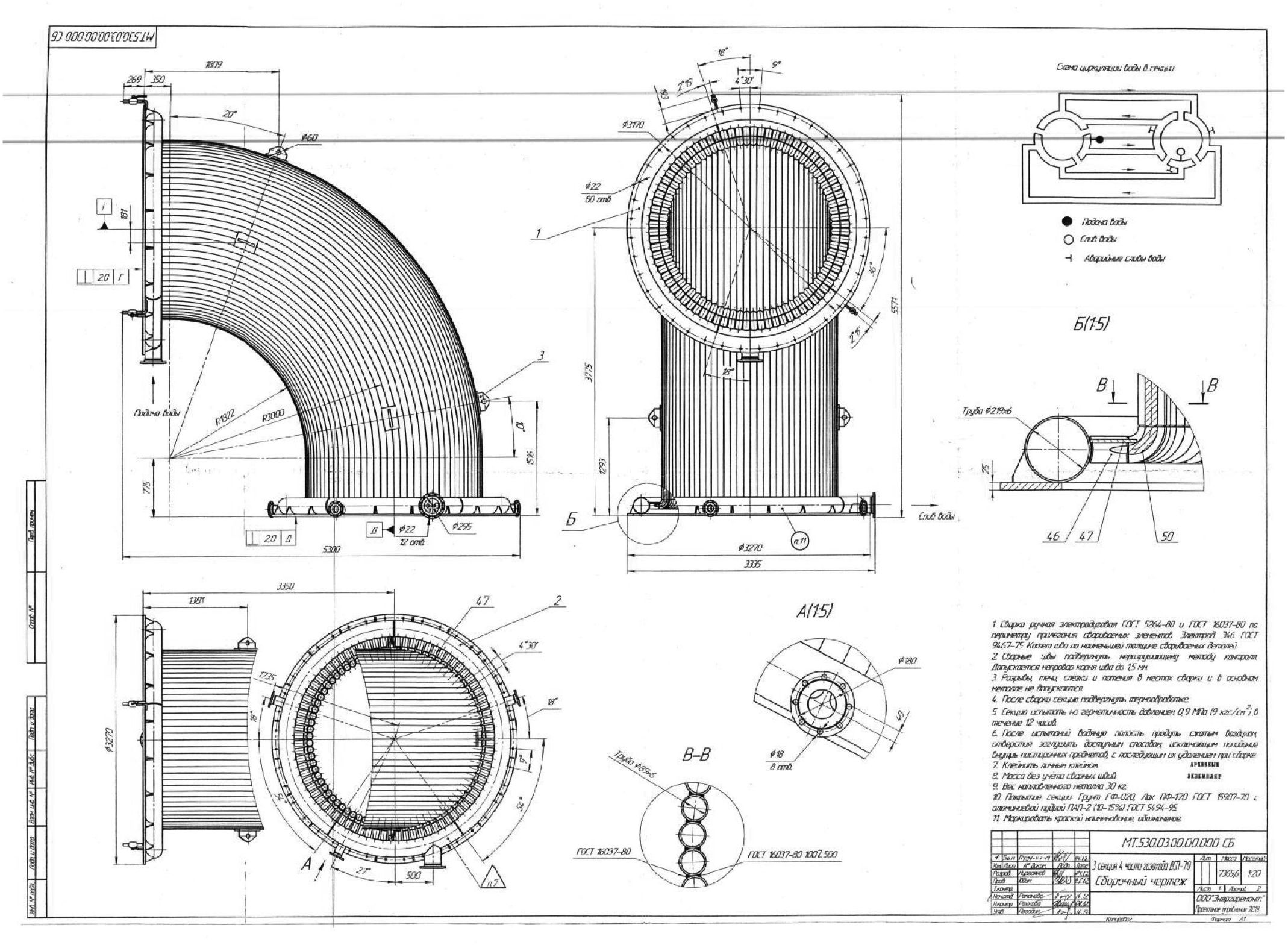

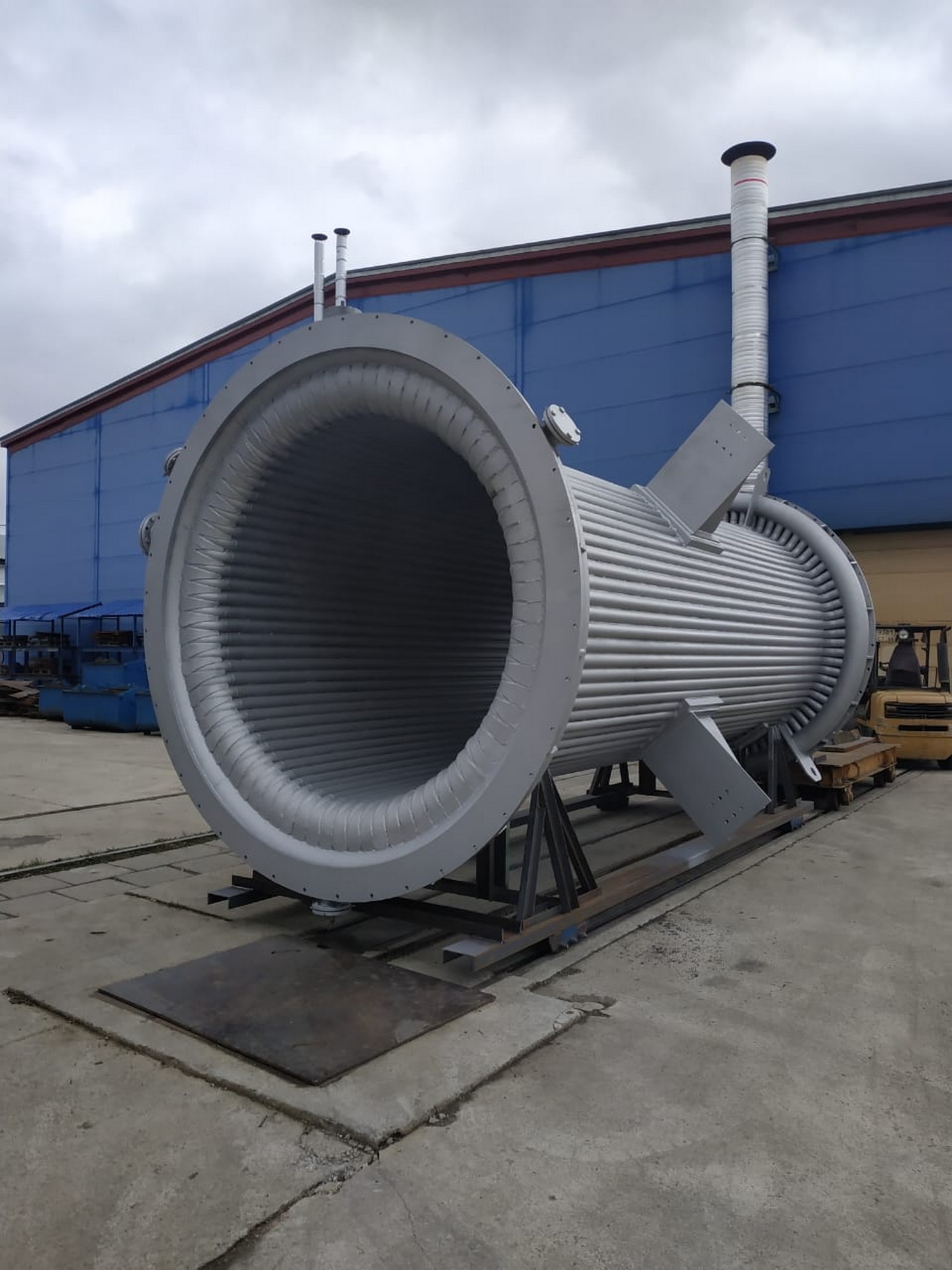

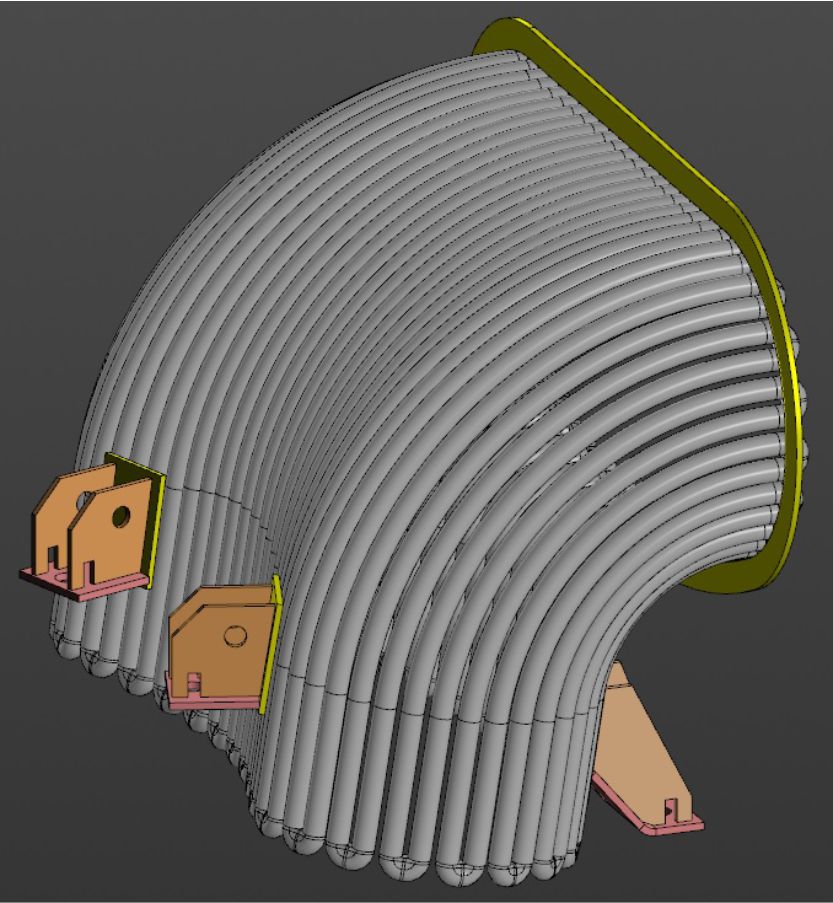

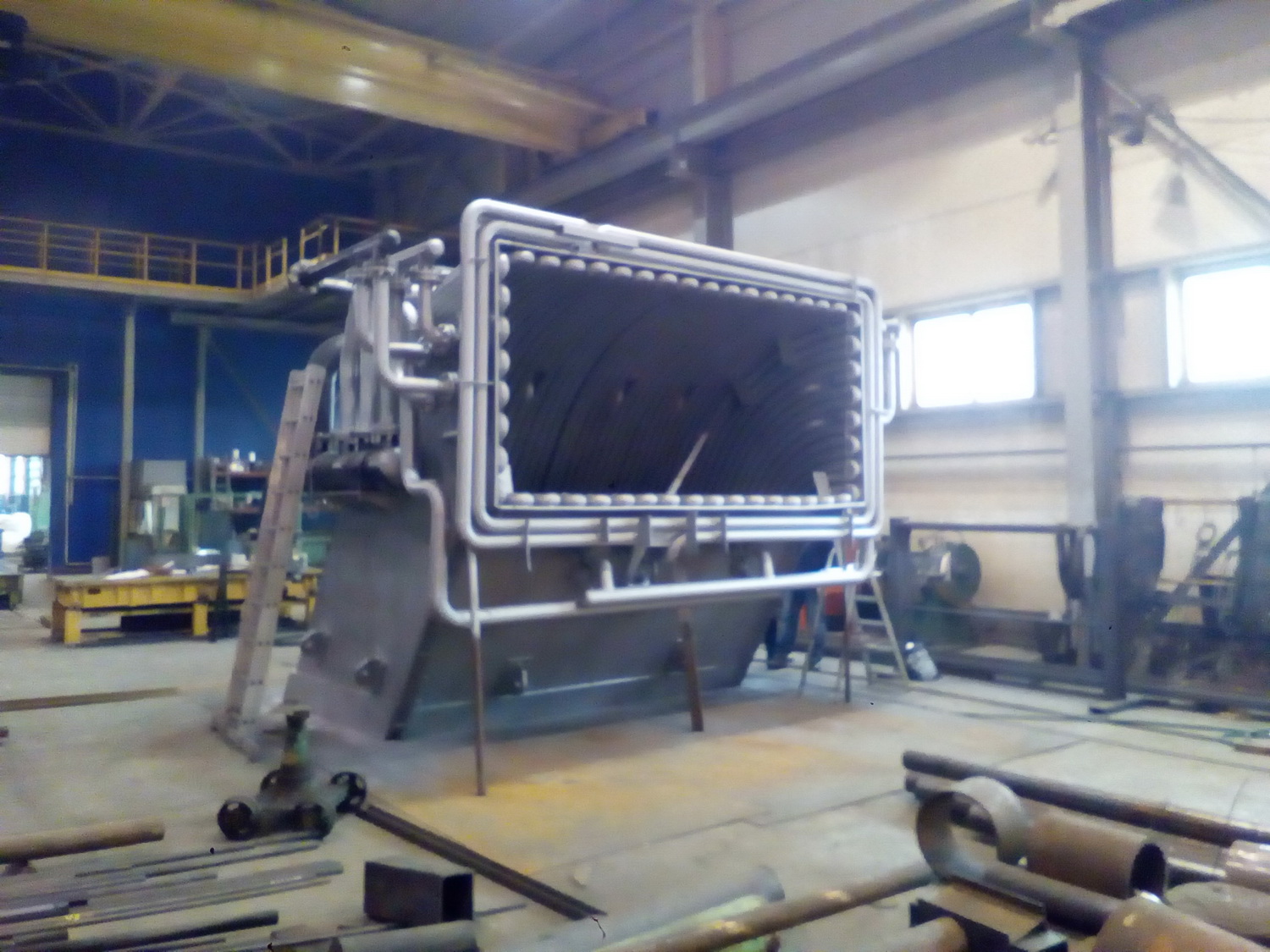

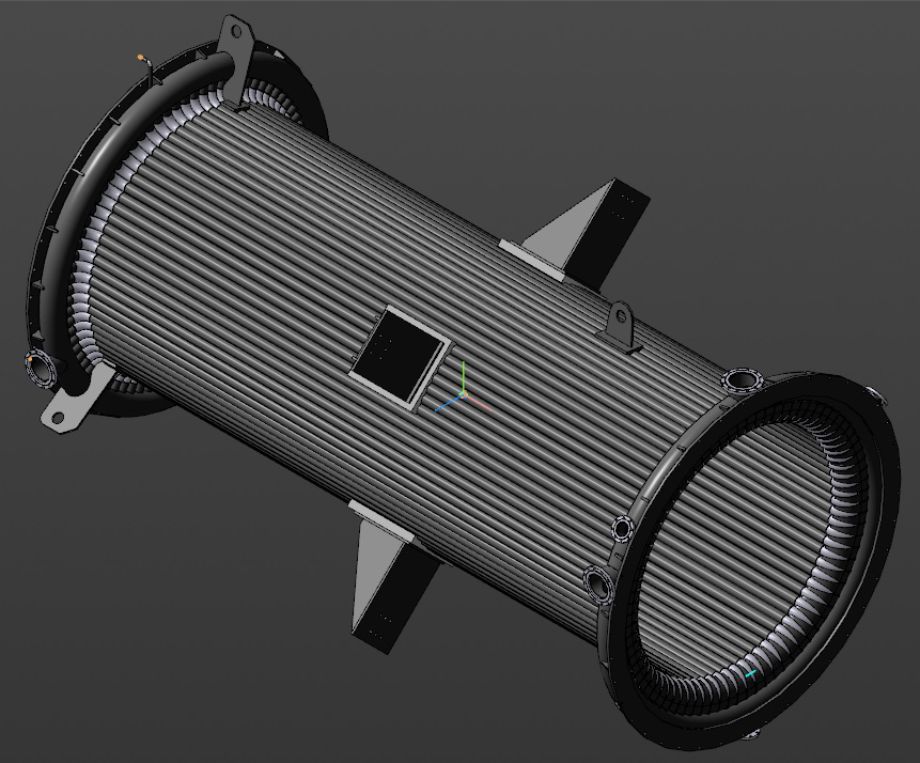

Водоохлаждаемые газоходы - это специальные каналы с водяным теплосъёмным контуром, предназначенные для безопасного отвода продуктов сгорания топлива

Эффективно работать данные устройства могут только при беспрерывной подаче воды по контуру, поскольку температура отходящих газов значительно выше максимально допустимой для металлоконструкции газохода.

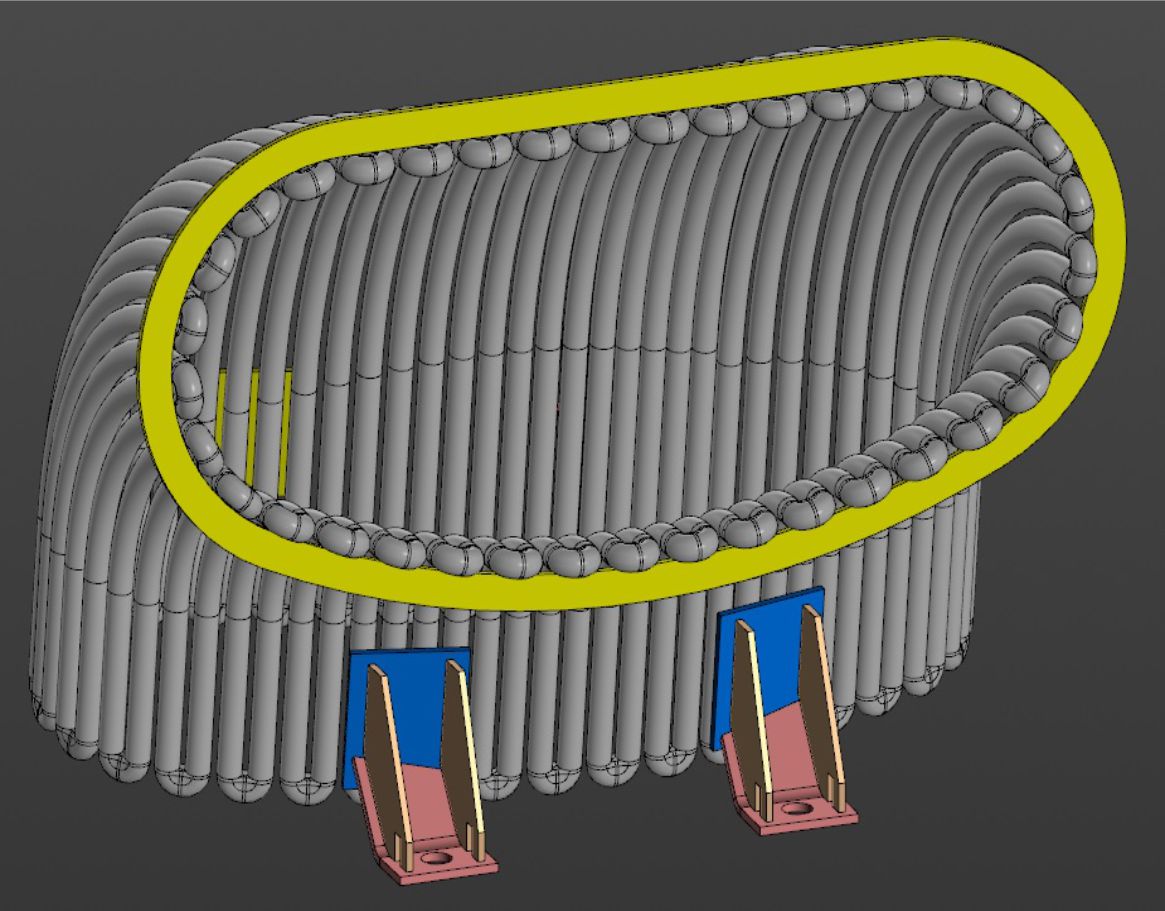

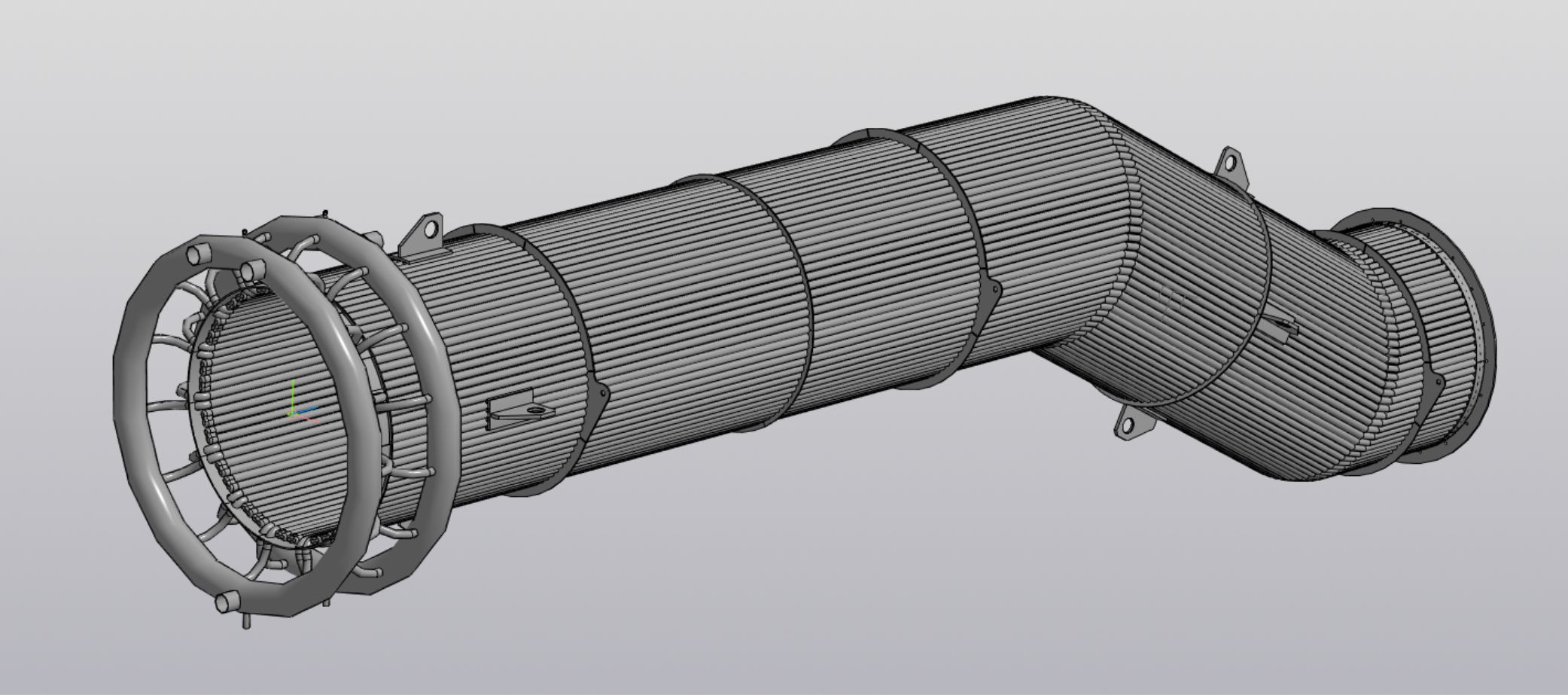

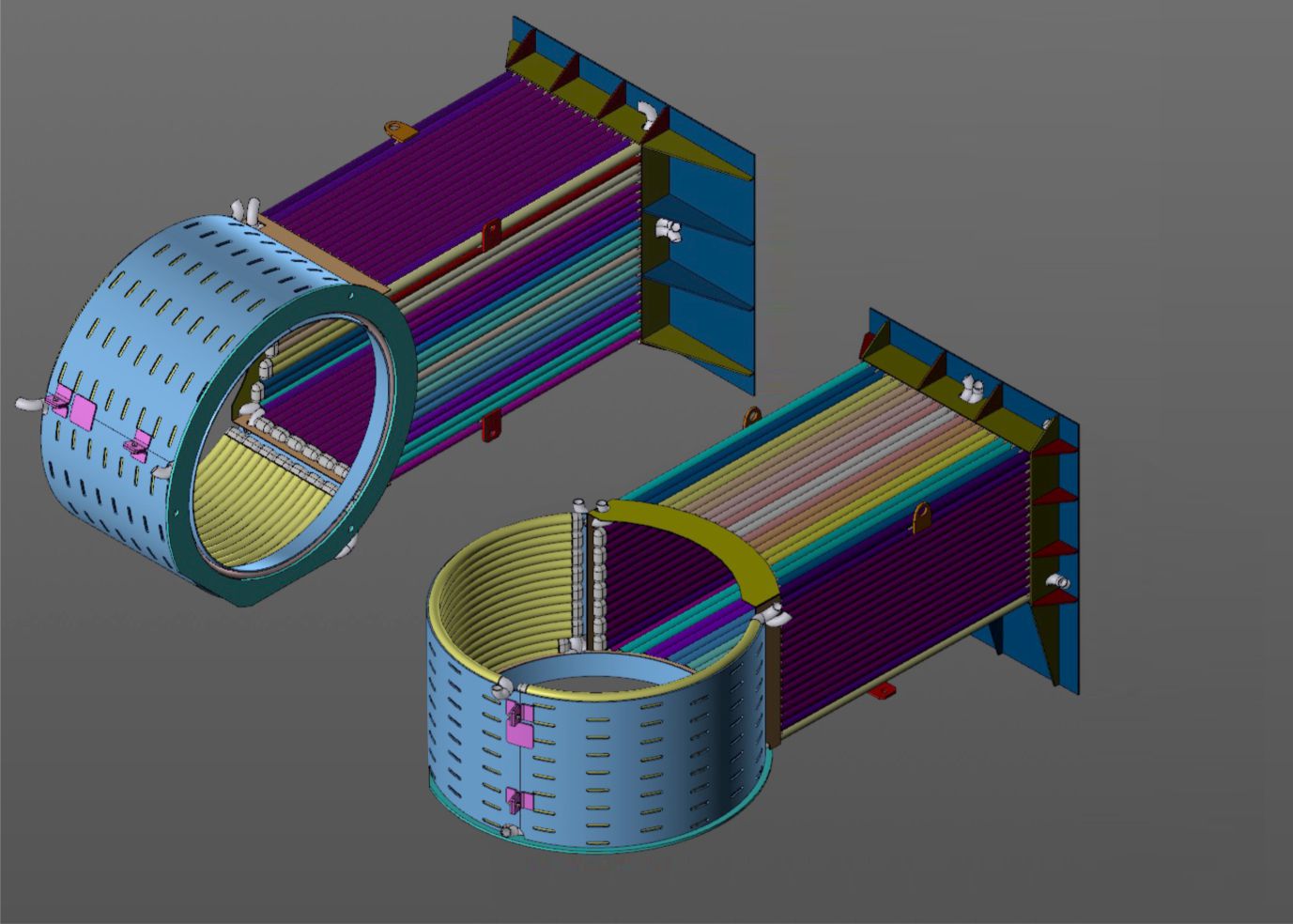

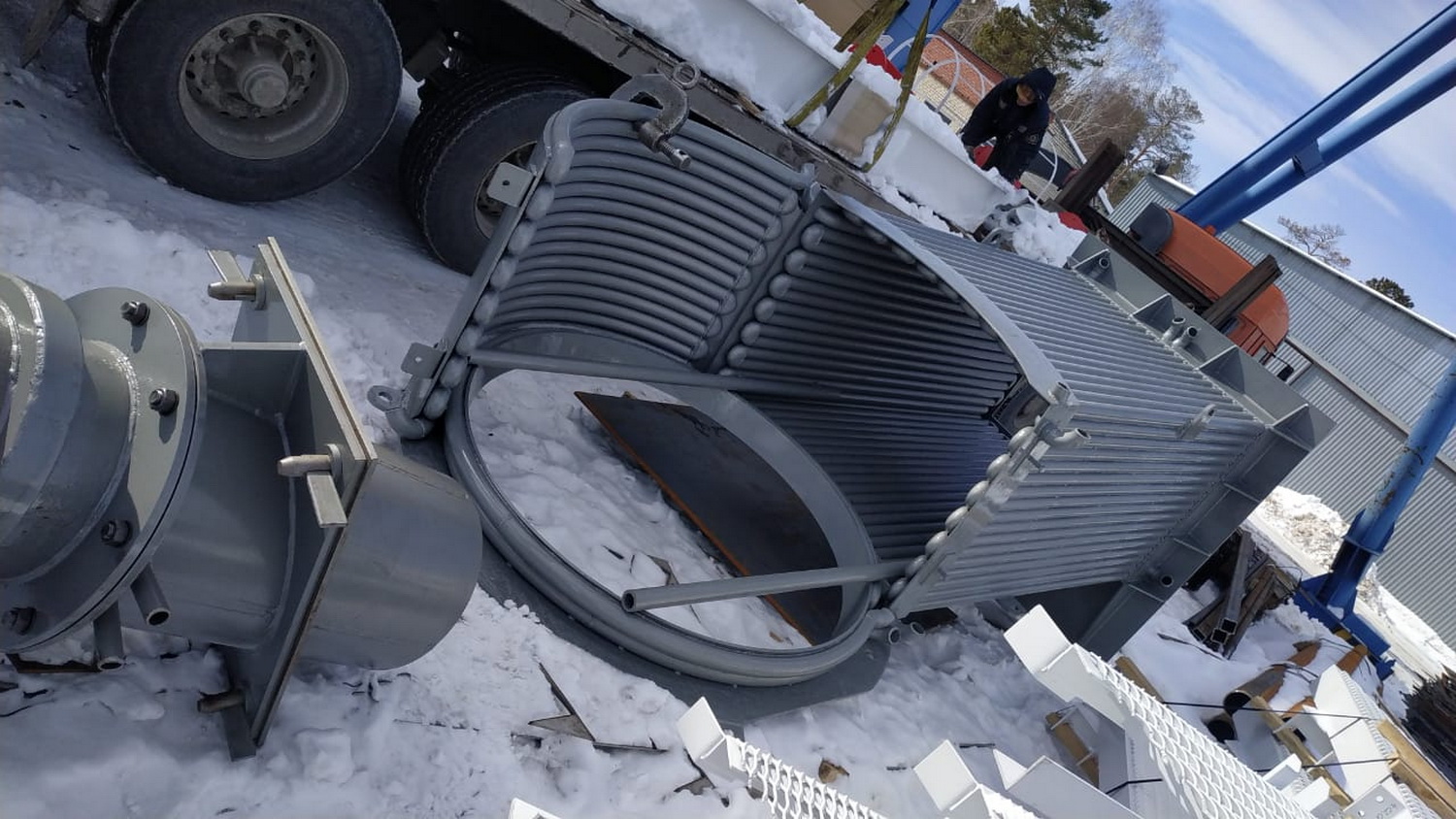

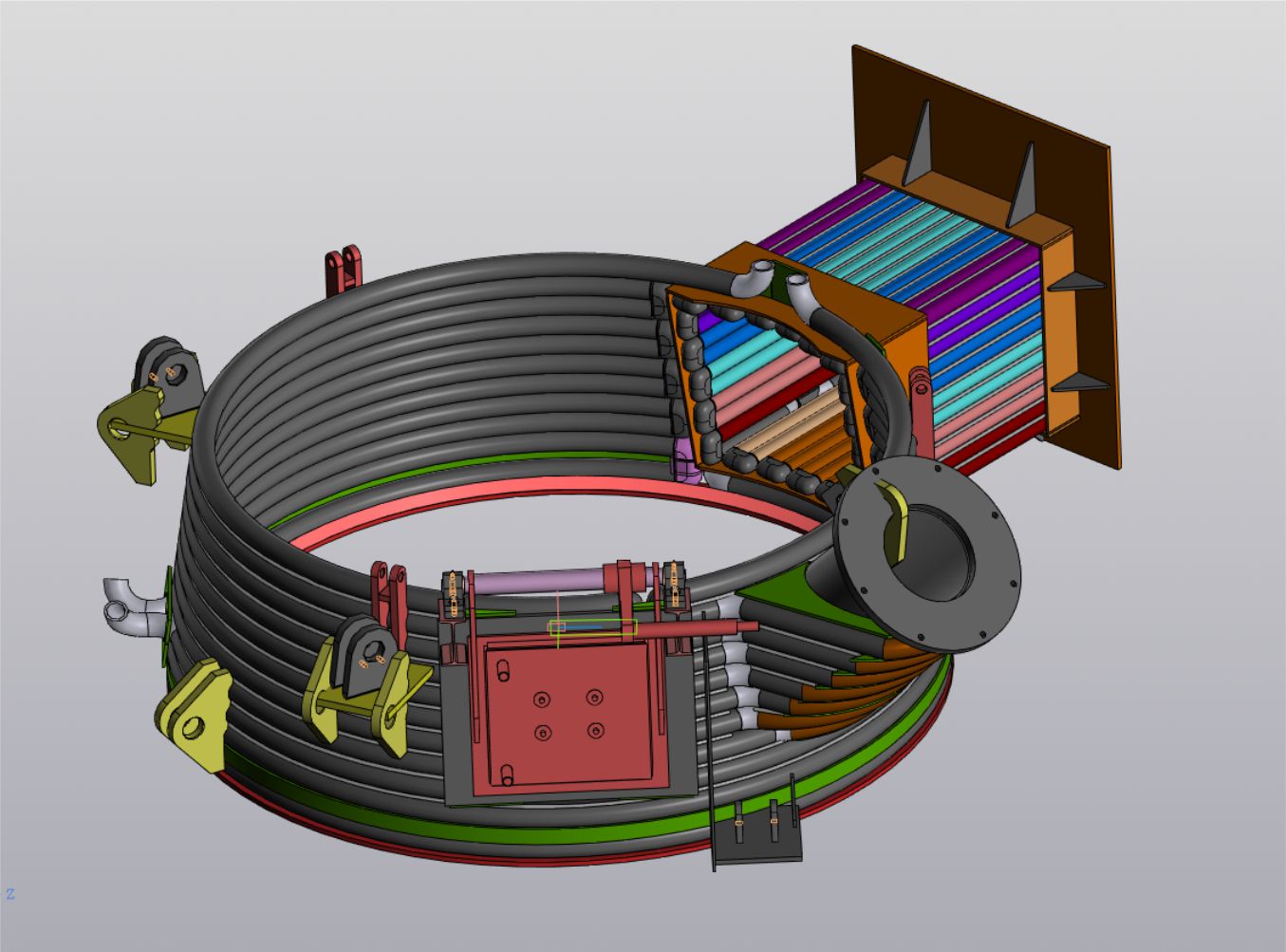

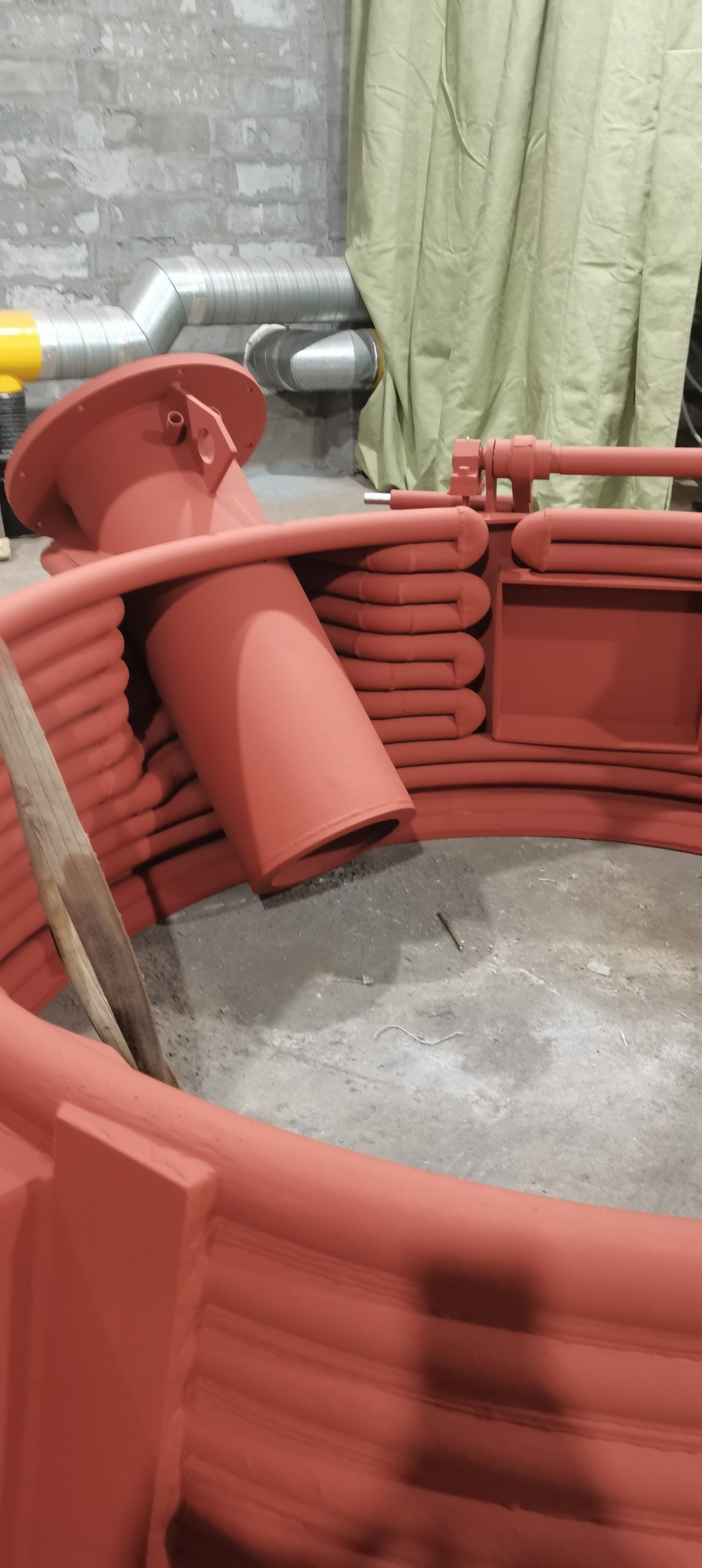

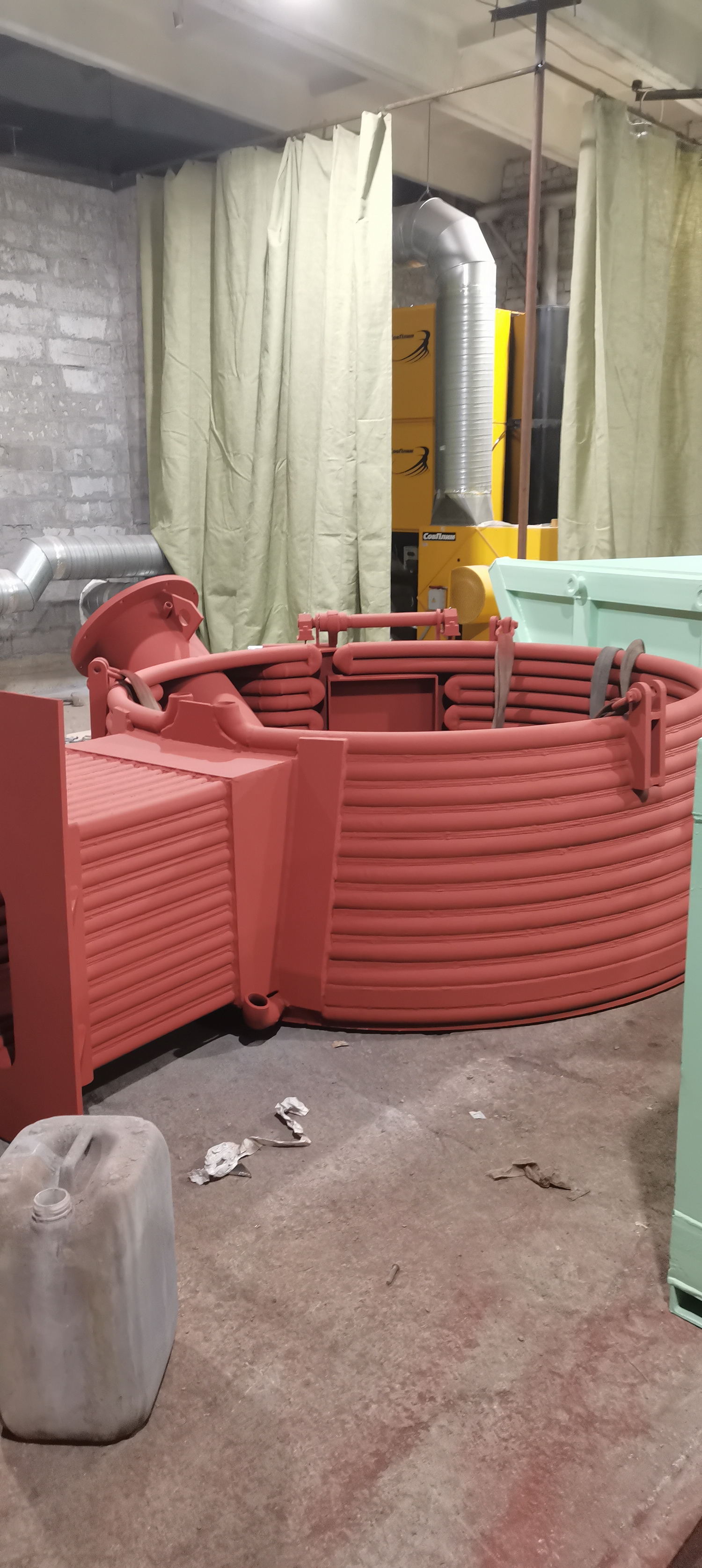

Патрубок газоотсоса выполнен из продольно закрепленных между собой водоохлаждаемых труб с водоохлаждаемым фланцем. Стыковку патрубка со сводом осуществляют с помощью дополнительного водоохлаждаемого кольца.

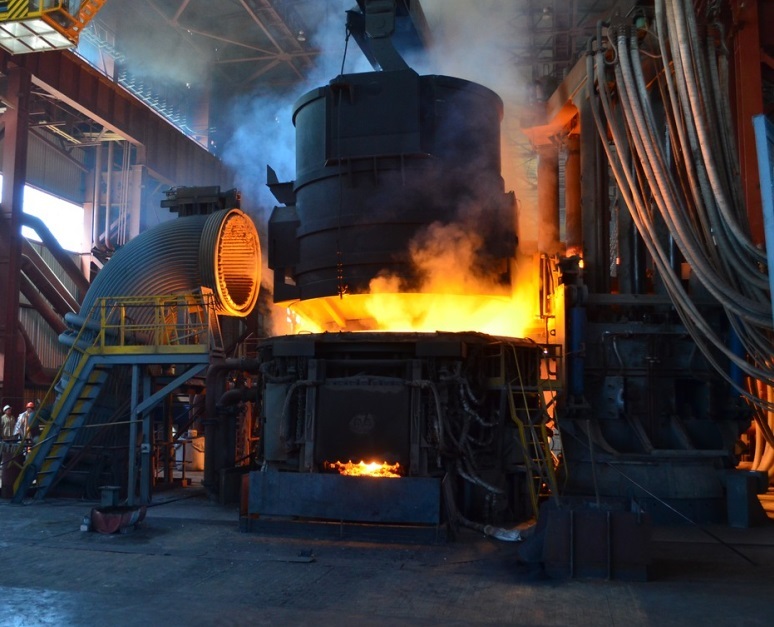

Многолетняя практика эксплуатации водоохлаждаемых сводов дуговых плавильных печей различной вместимости свидетельствует о том, что слабым звеном его конструкции является центральная огнеупорная часть, так как она имеет низкую механическую прочность и подвержена высоким термическим нагрузкам. По мере износа огнеупорной части свода увеличиваются электродные зазоры, что приводит к значительному повышению количества неорганизованных пылегазовых выбросов из рабочего пространства.

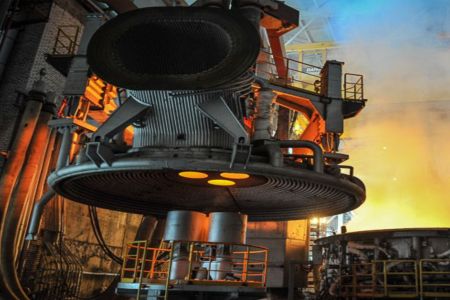

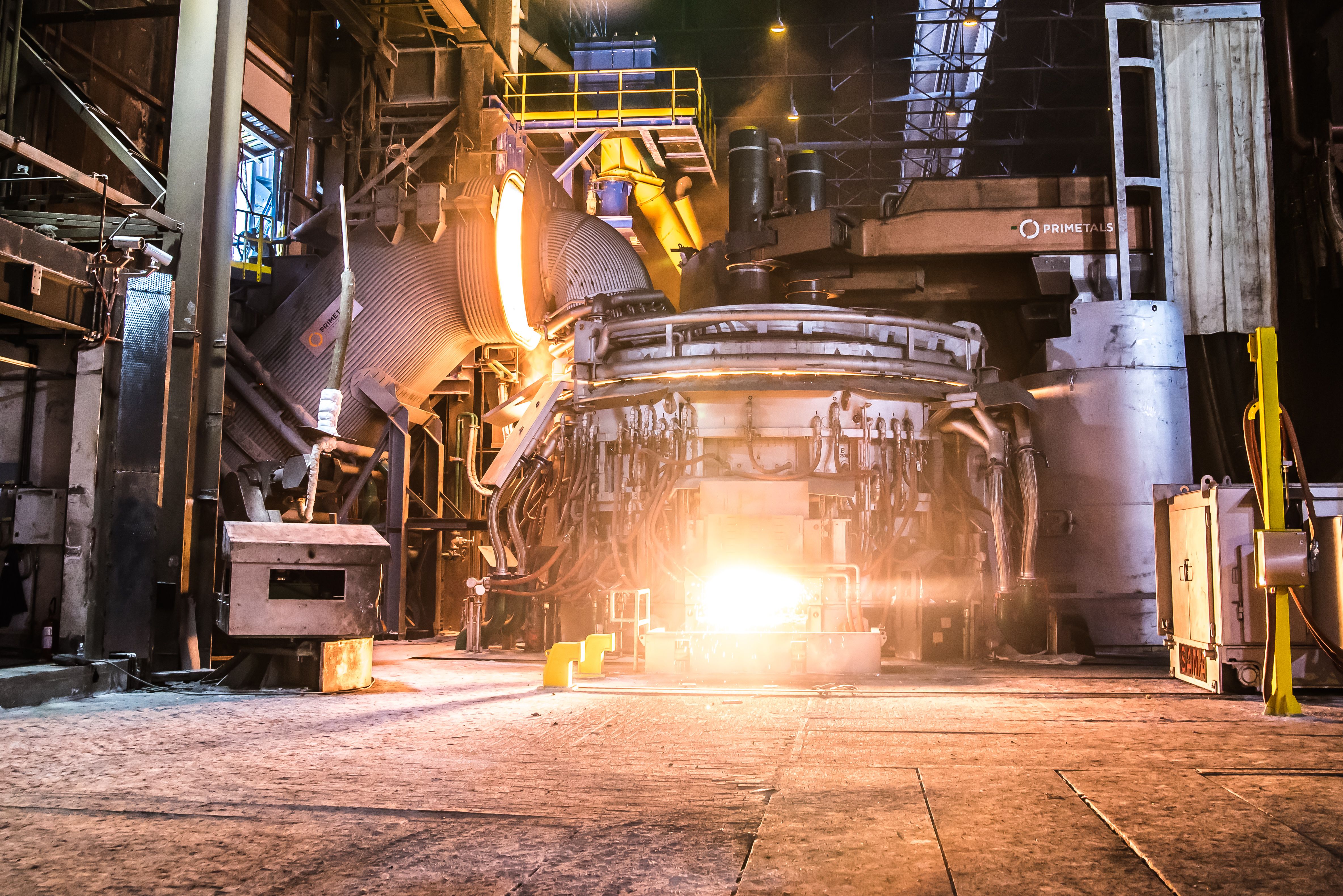

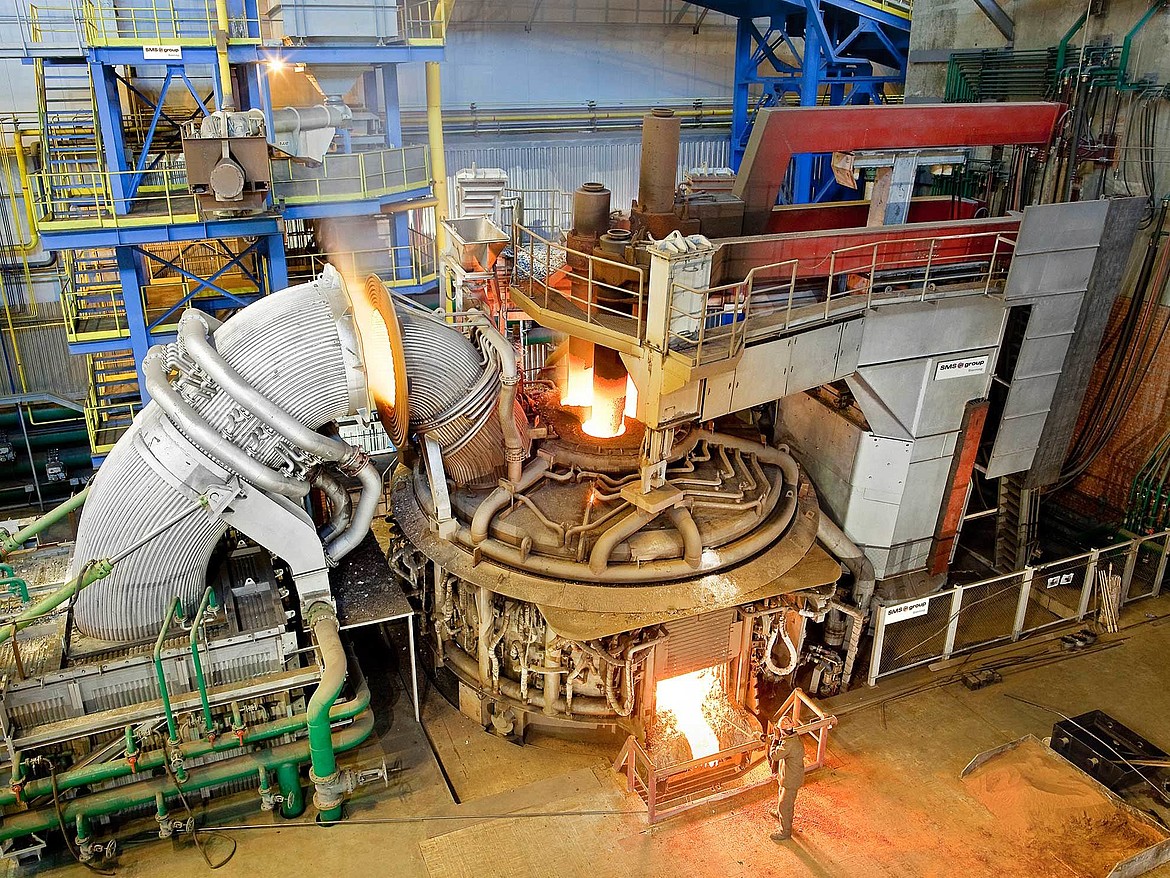

Опыт эксплуатации полностью водоохлаждаемого свода в электросталеплавильных цехах на дуговых плавильных печах показал высокую надежность и эффективность такого решения - полное исключение применения огнеупоров для футеровки свода.

Требования, предъявляемые к газоходам

Газоходы являются важными элементами системы газоотведения, к их качеству предъявляются повышенные требования. Основные из них, конечно же долговечность и прочность. В процессе эксплуатации, металлоконструкция будет испытывать воздействие высоких температур. Поэтому, еще одно важное свойство, которым должен обладать хороший газоход - это качественное теплоотведение.

Помимо высоких температур, на конструкцию будут оказывать влияние и другие агрессивные элементы среды, такие как конденсат и различные кислоты. Эти факторы обязывают газоход быть устойчивым к их воздействию и отвечать всем существующим требованиям пожарной безопасности.

Кроме того, газоходная система должна быть легко обслуживаемой -контроль состояния узлов конструкции, очистка, обеспечение при необходимости текущих ремонтов. Исправность и безопасность всей системы во многом зависит от качества газохода, поэтому к его выбору нужно подходить очень тщательно.

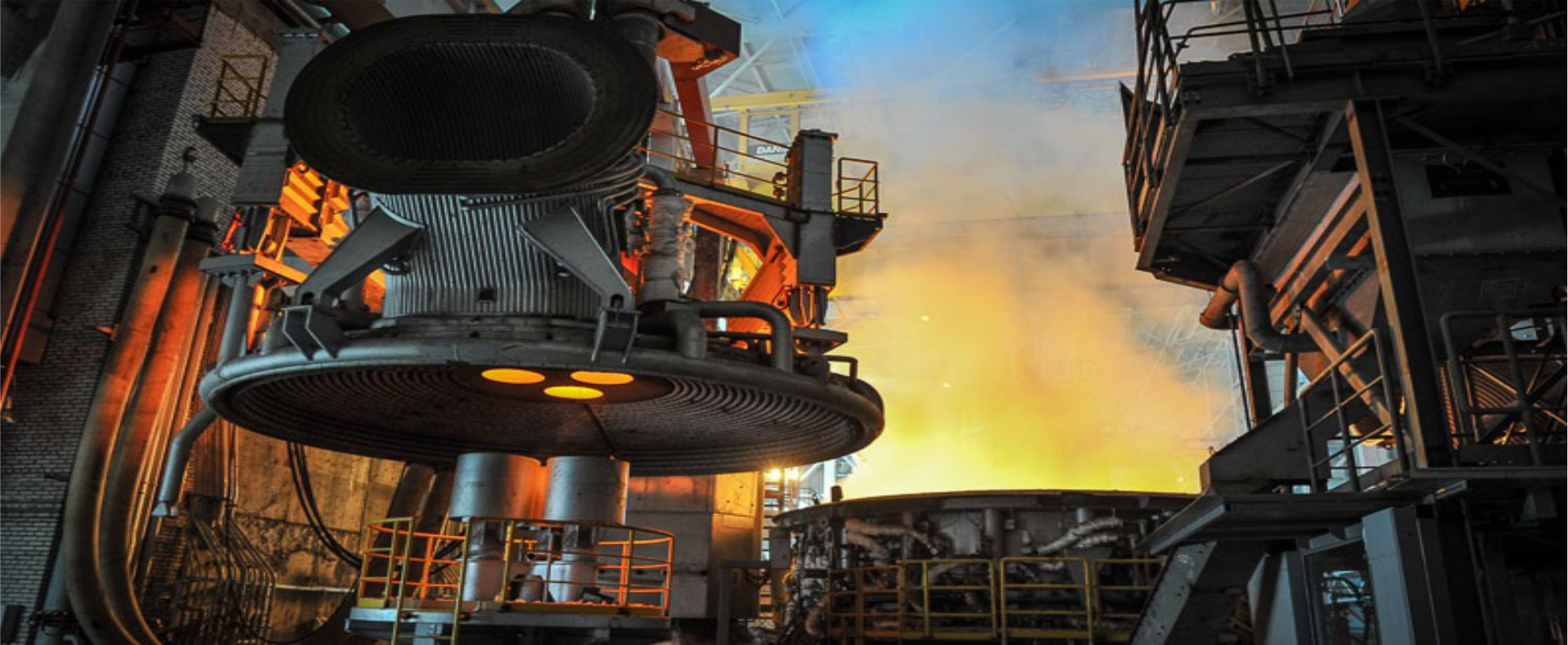

vodoohlazhdaemoe oborudovanie03



ООО «ПТЦ» имеет большой опыт в разработке водоохлаждаемых элементов, а также их изготовлении с учетом всех норм промышленной безопасности и зарекомендовало себя как надежный поставщик.

Предприятие имеет собственное «КОНСТРУКТОРСКОЕ БЮРО» где штат инженеров-конструкторов со значительным опытом работы позволяет обеспечить высокий уровень качества выполняемых работ на последних версиях конструкторских программ и компьютерах высокой производительности.

Наши проекты и специализация

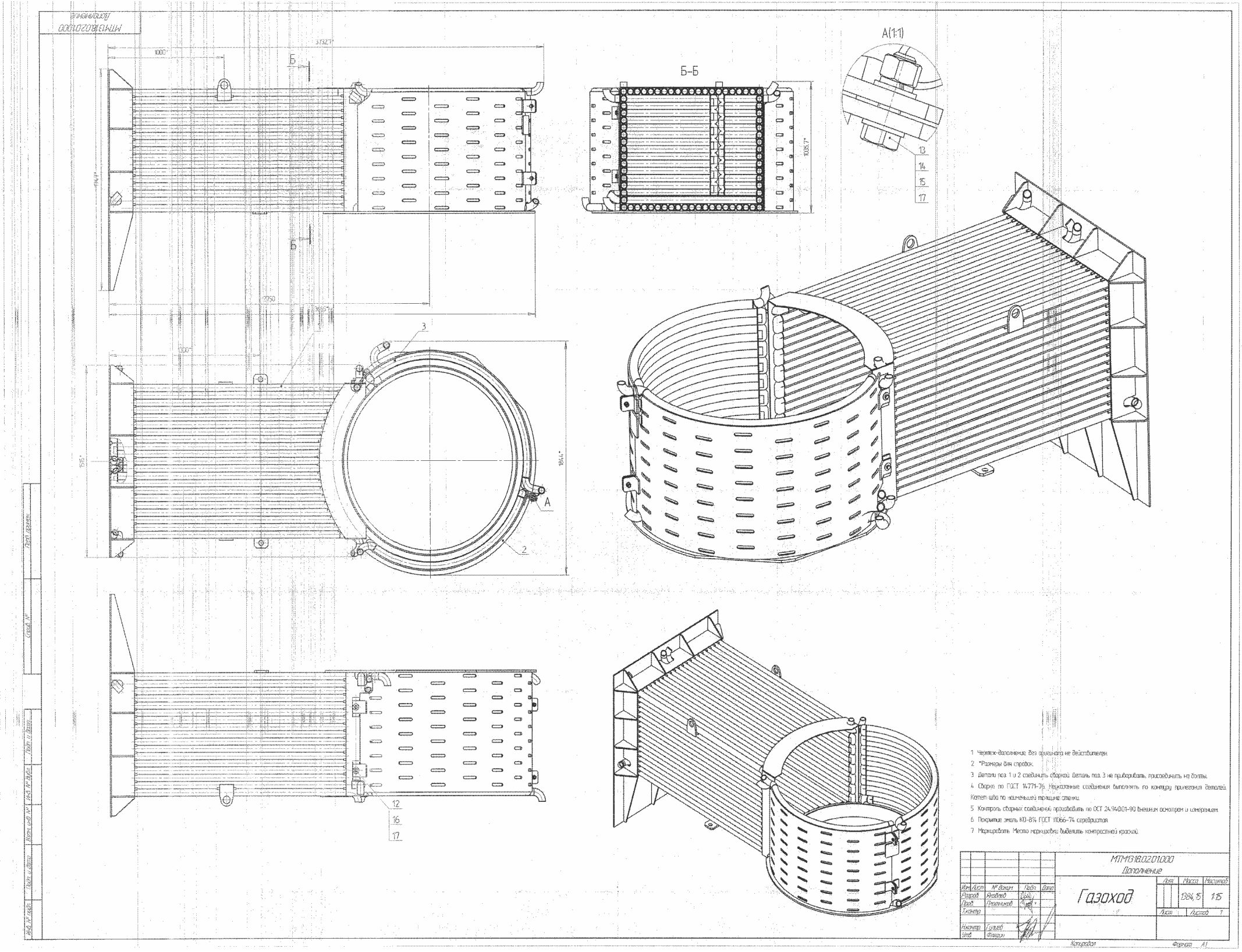

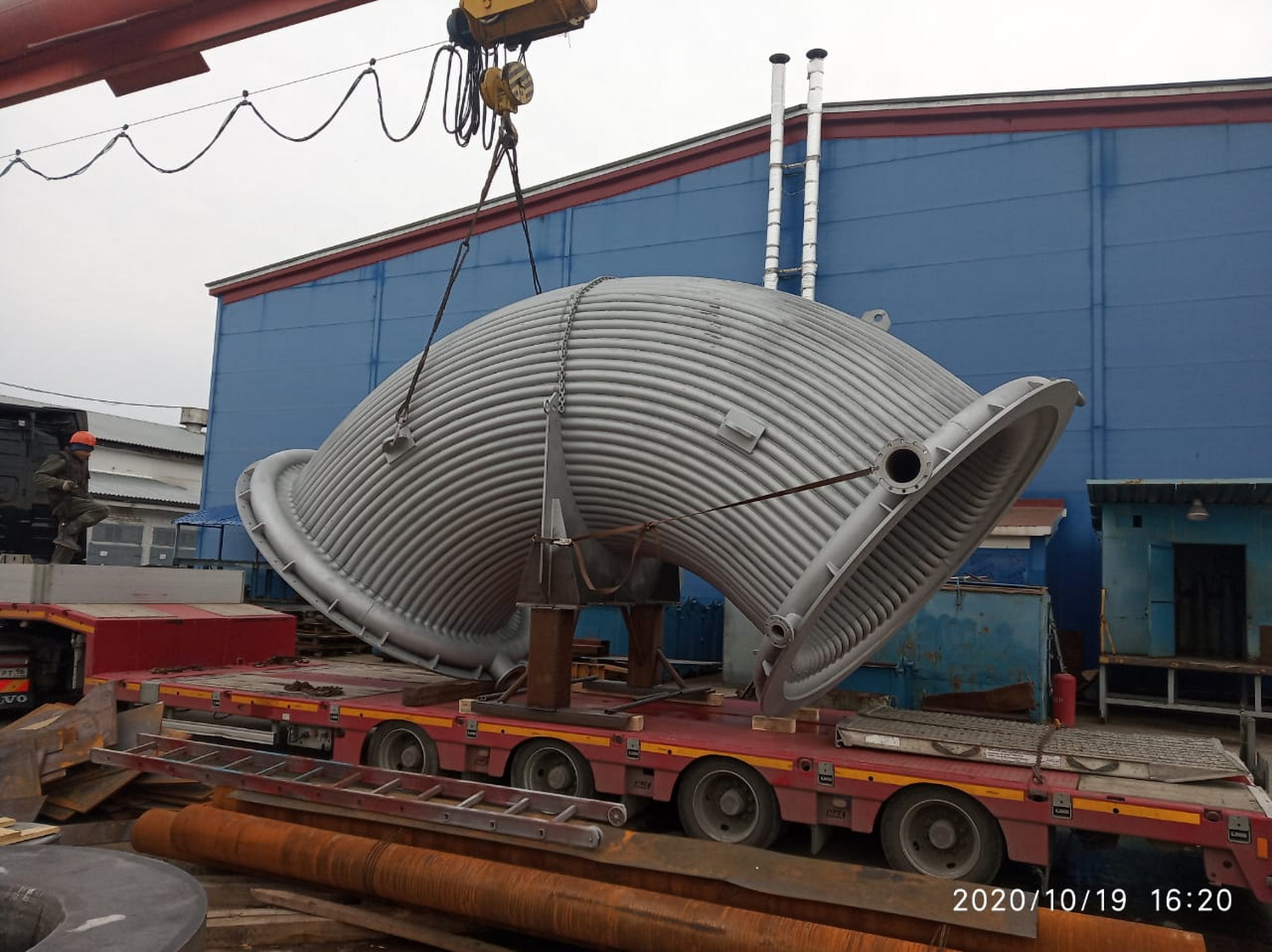

Газоходы

Свод для печи

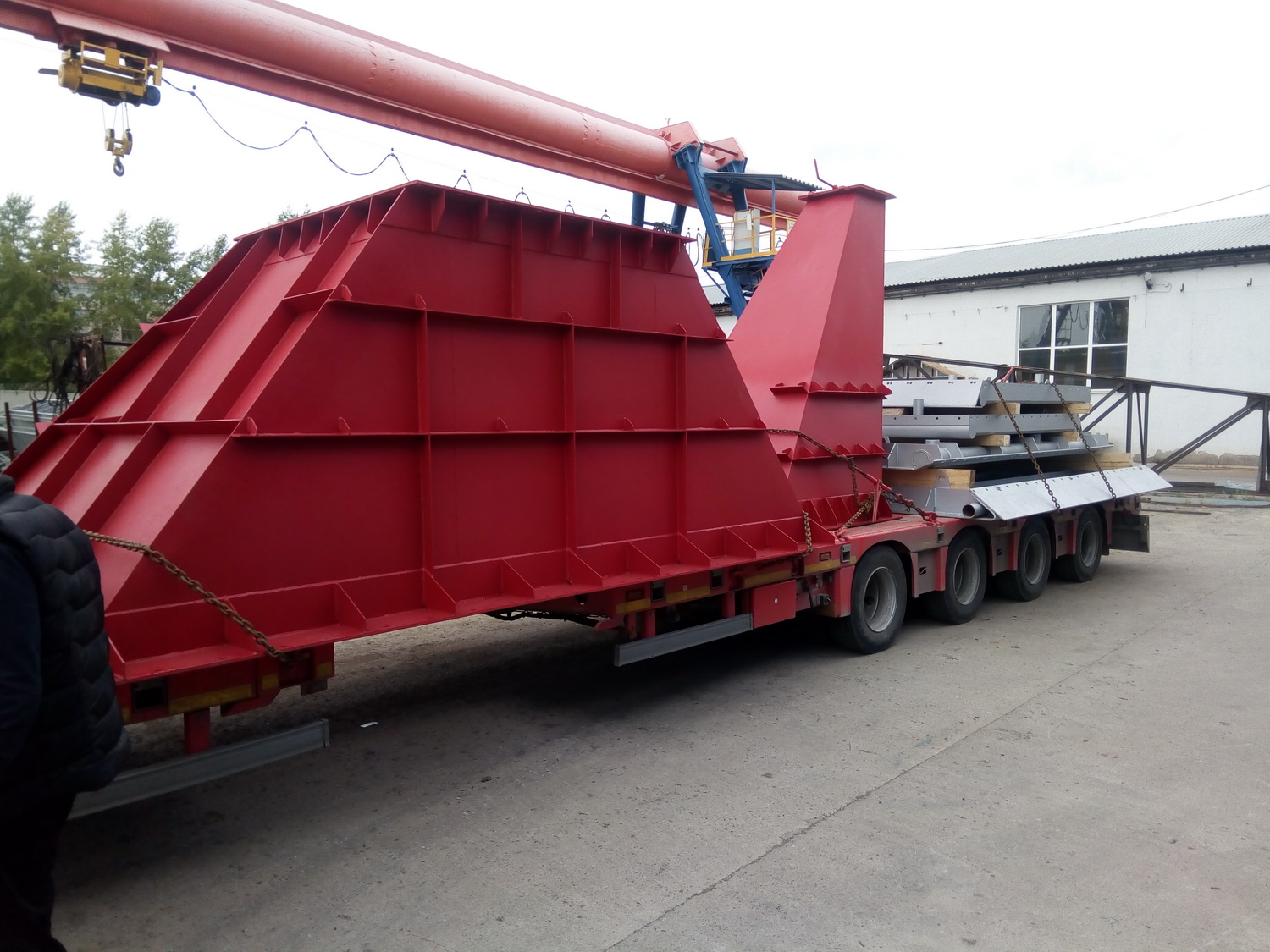

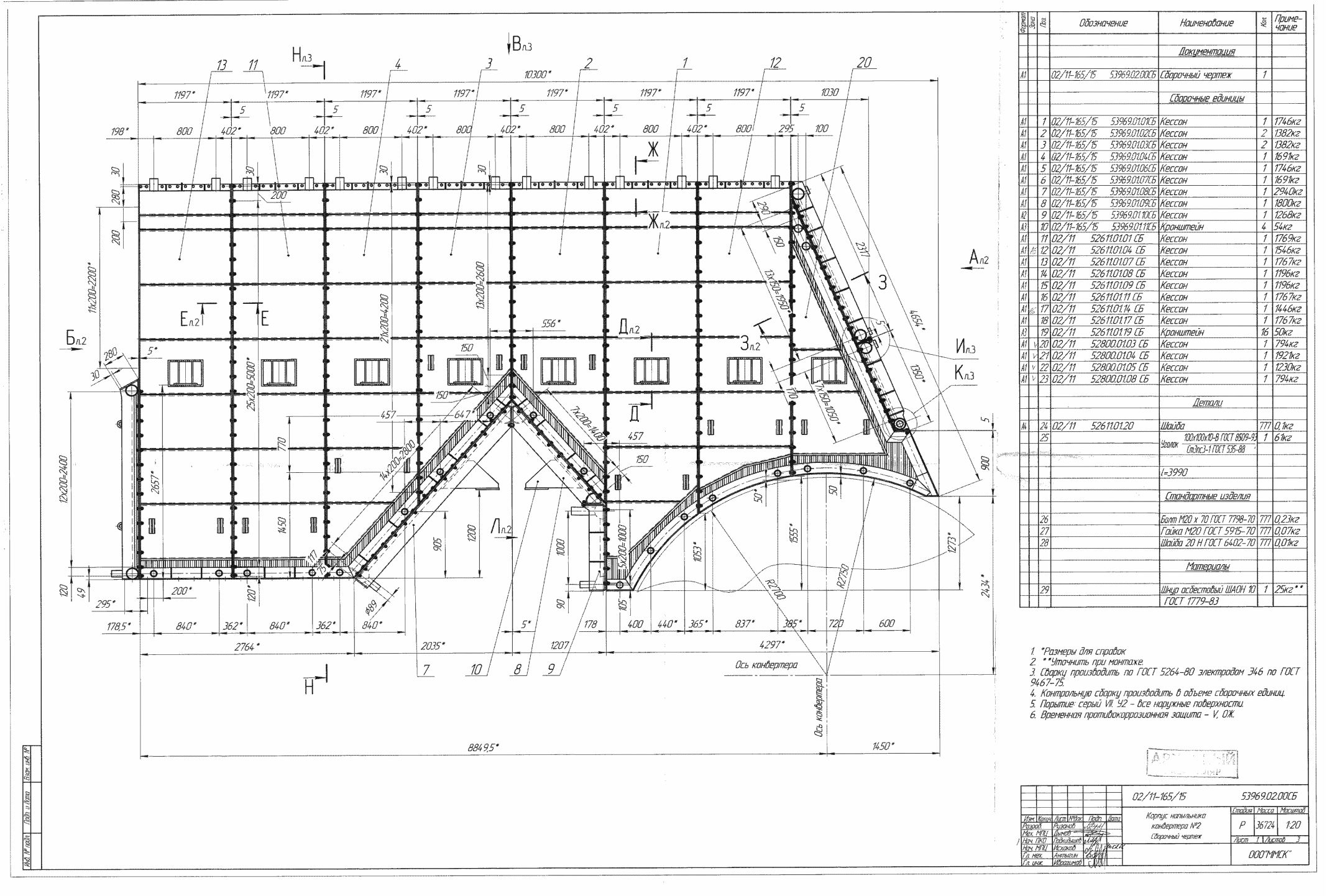

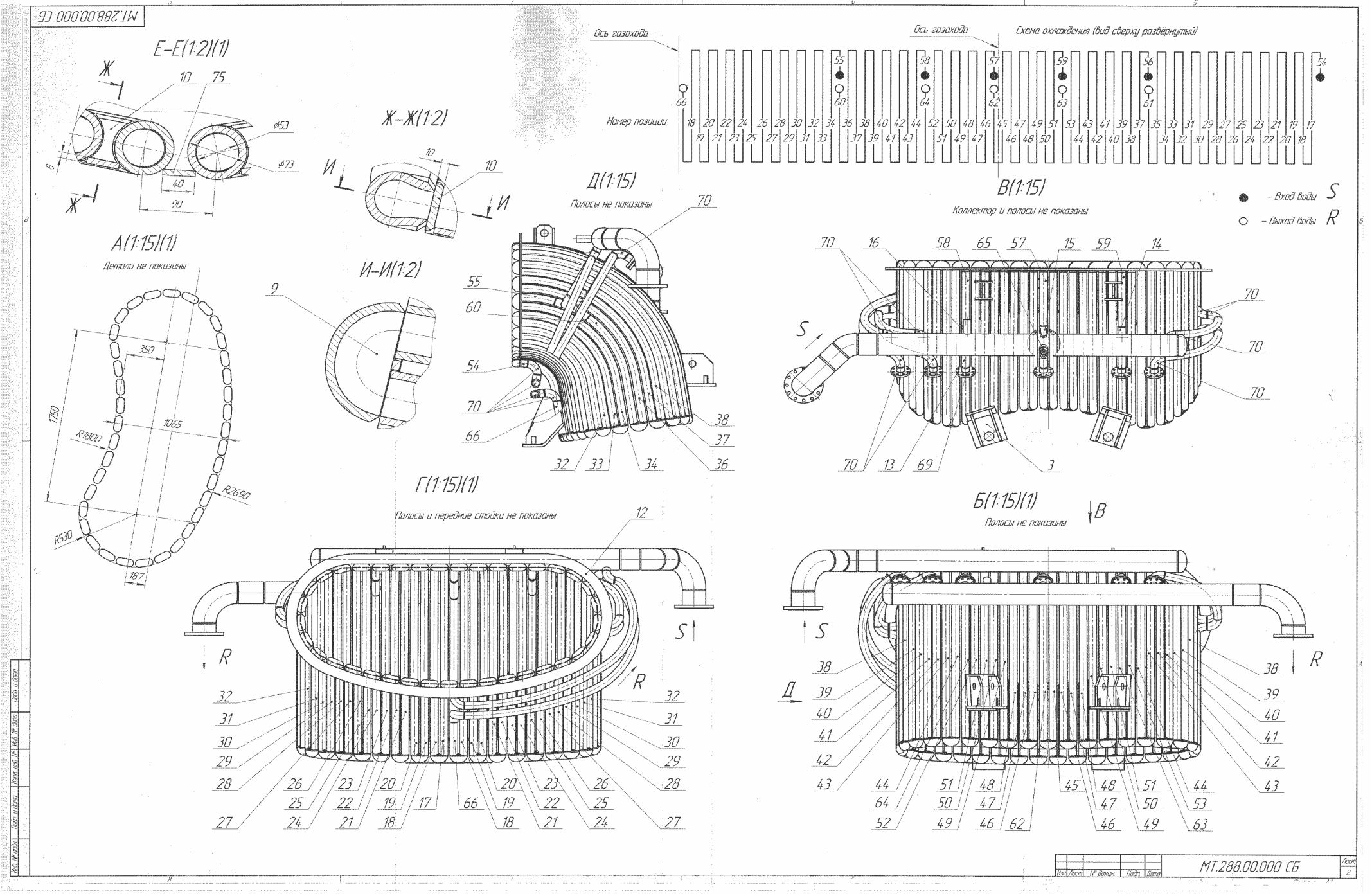

Корпус напыльника конвертера

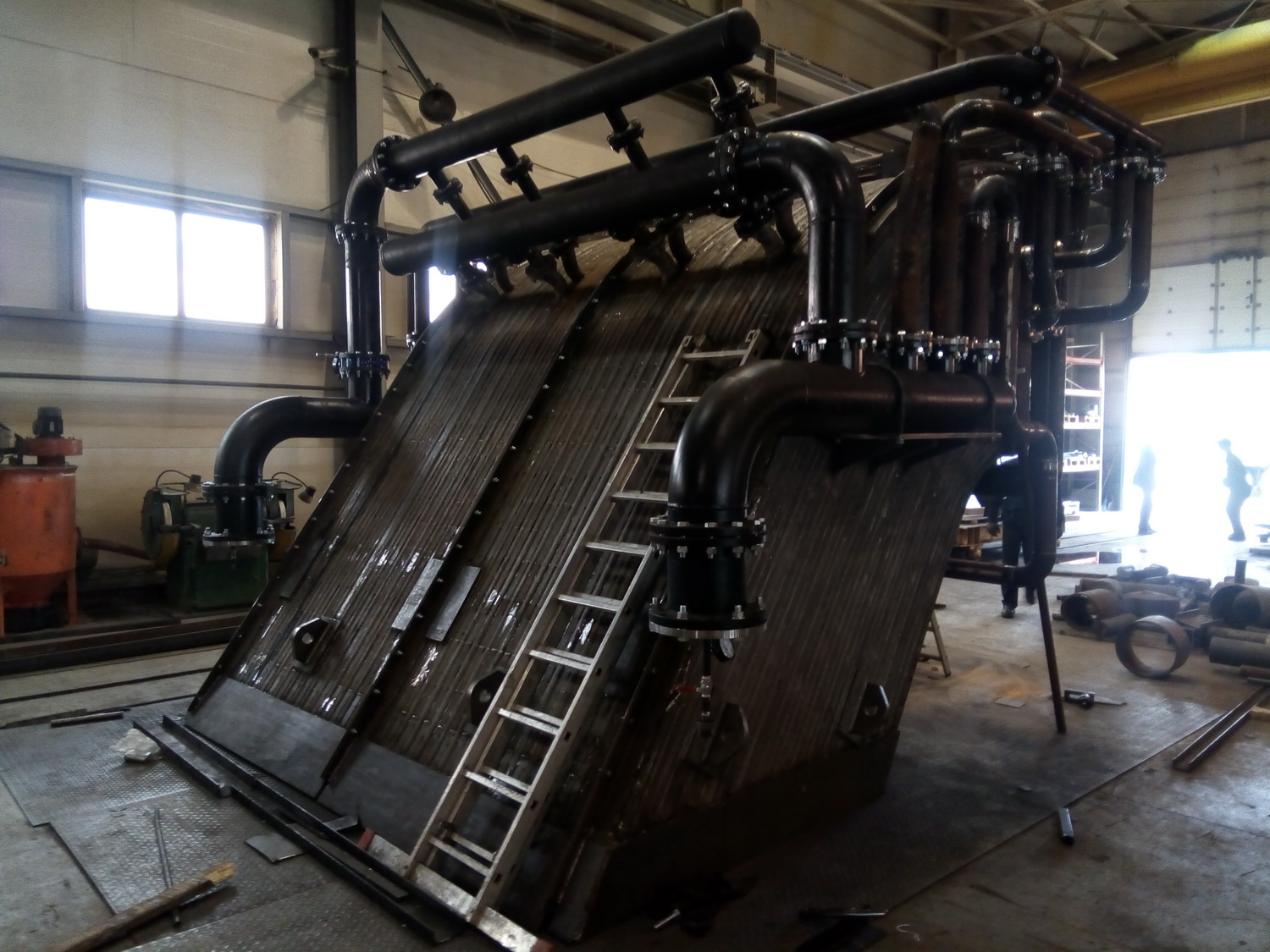

панели



Референс лист


п/п

Наименование продукции / проекта

Заказчик / Объект

Комментарий

Направление/
Отрасль

1

Газоход
водоохлаждаемый

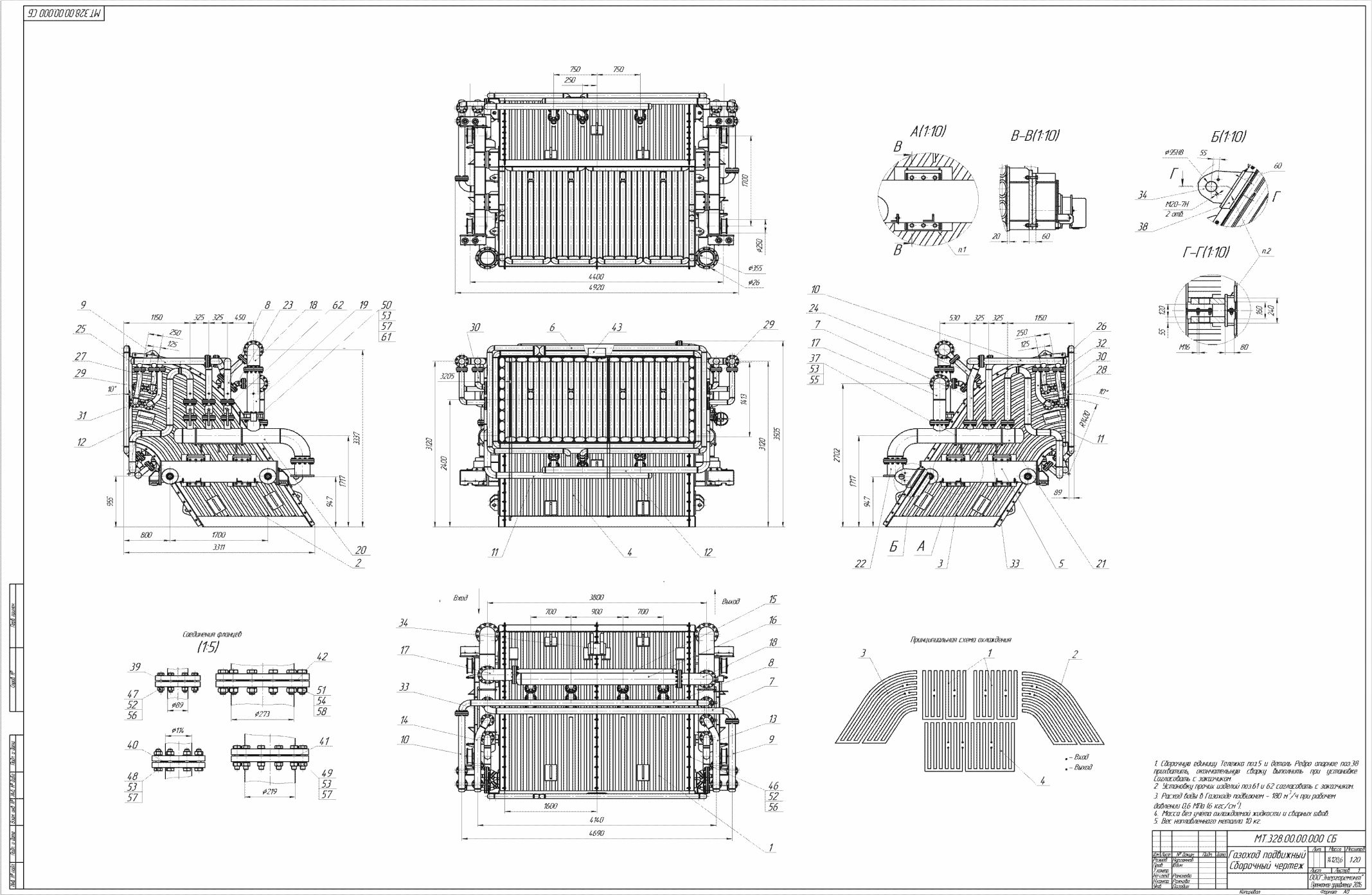

подвижный

ООО «УГМК-Сталь», «М3 «Электросталь»

Изготовление

Металлургическая

2

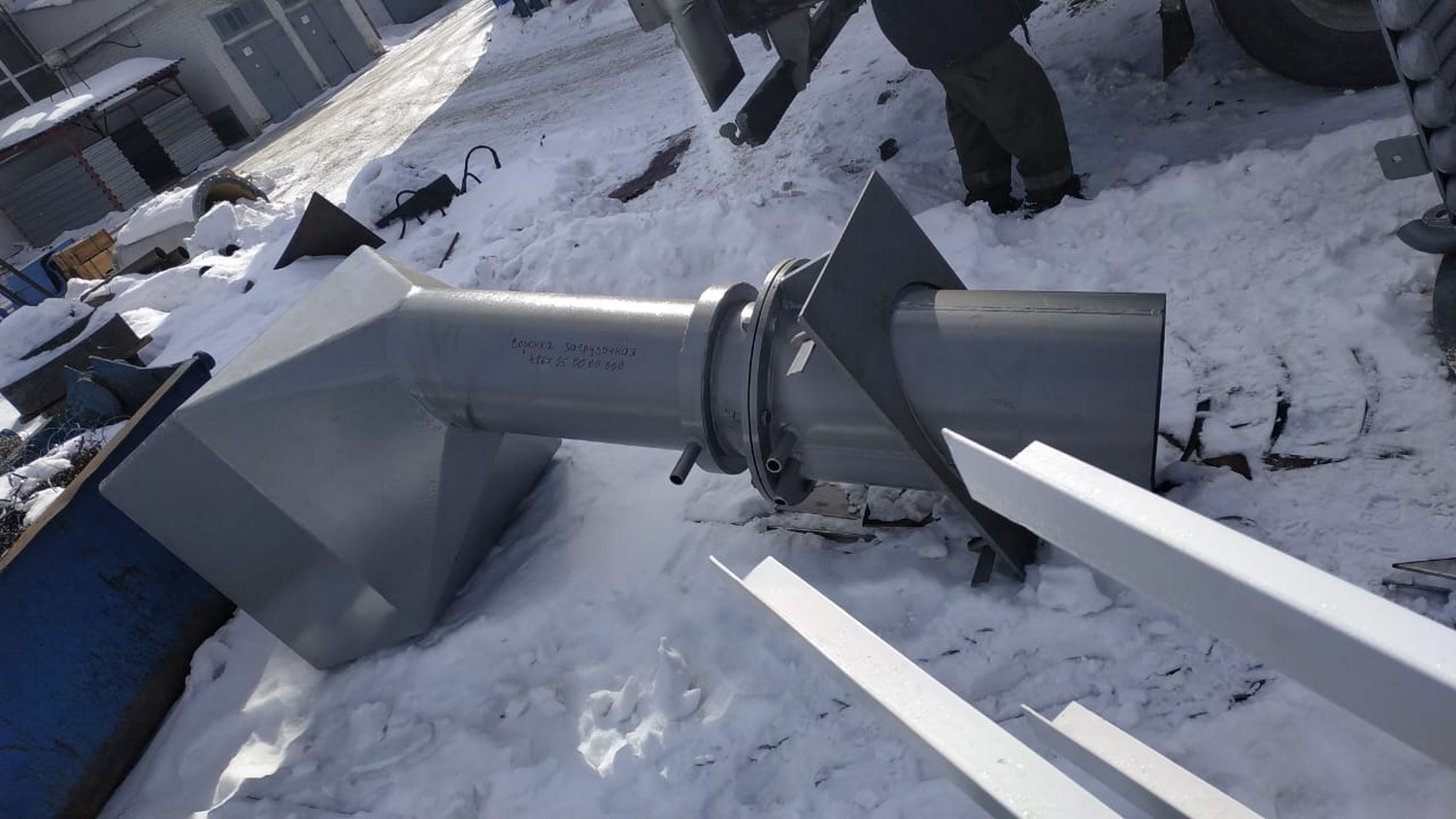

Газоход наклонный

ООО «УГМК-Сталь», «М3 «Электросталь»

Изготовление

Металлургическая

3

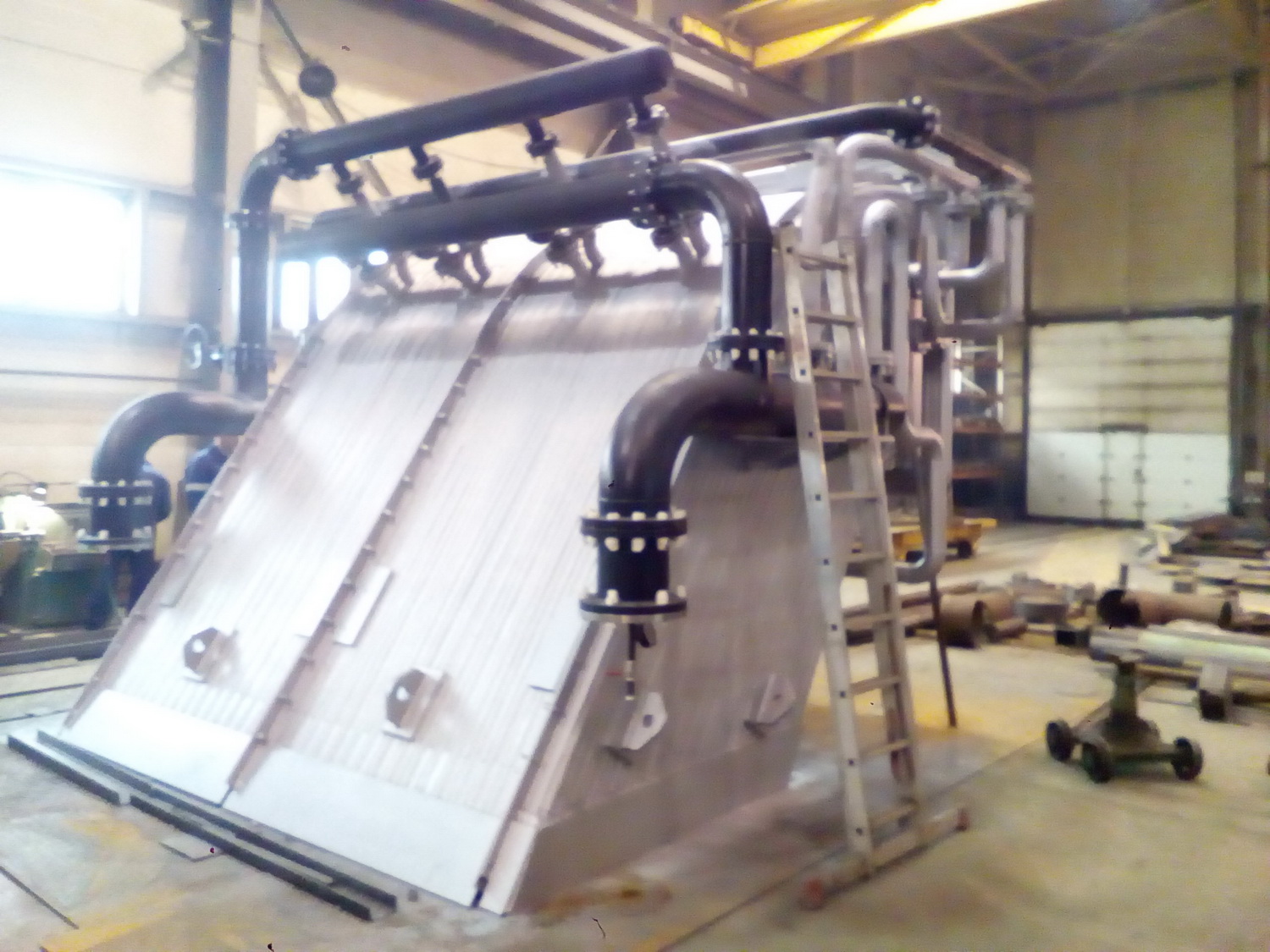

Экран
водоохлаждаемый

Надежденский металлургический завод

Изготовление

Металлургическая

4

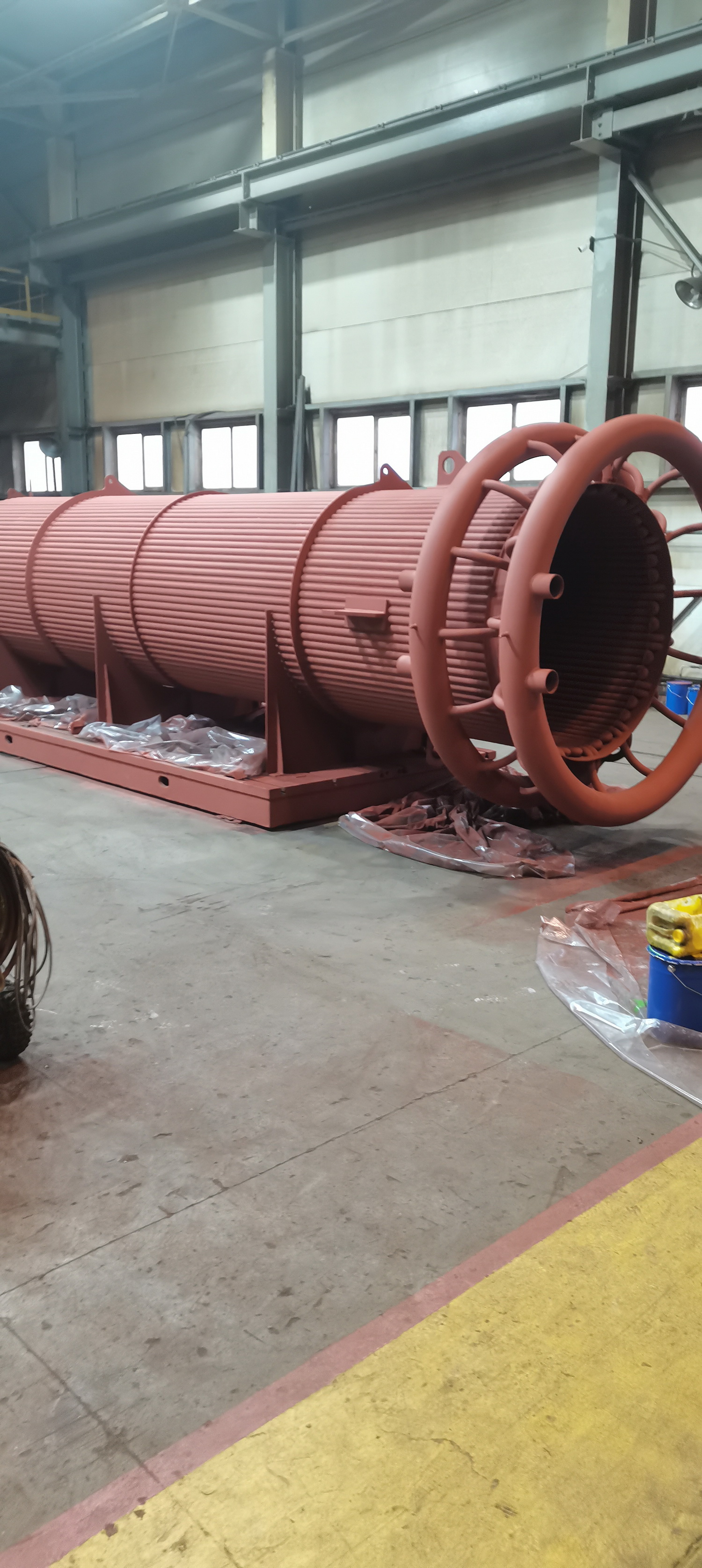

Газоход ДСП водоохлаждаемый вертикальный 4,2

ООО «УГМК-Сталь», «М3 «Электросталь»

Разработка КД и изготовление

Металлургическая

5

Газоход неподвижный

ООО «УГМК-Сталь», «М3 «Электросталь»

Изготовление

Металлургическая

6

Напыльник конвертера №3

Общество сограниченной ответственностью «Медногорский медно­серный комбинат»

Изготовление

Металлургическая

7

Газоход ДСП водоохлаждаемый вертикальный 4,1

ООО «УГМК-Сталь», «М3 «Электросталь»

Изготовление

Металлургическая

8

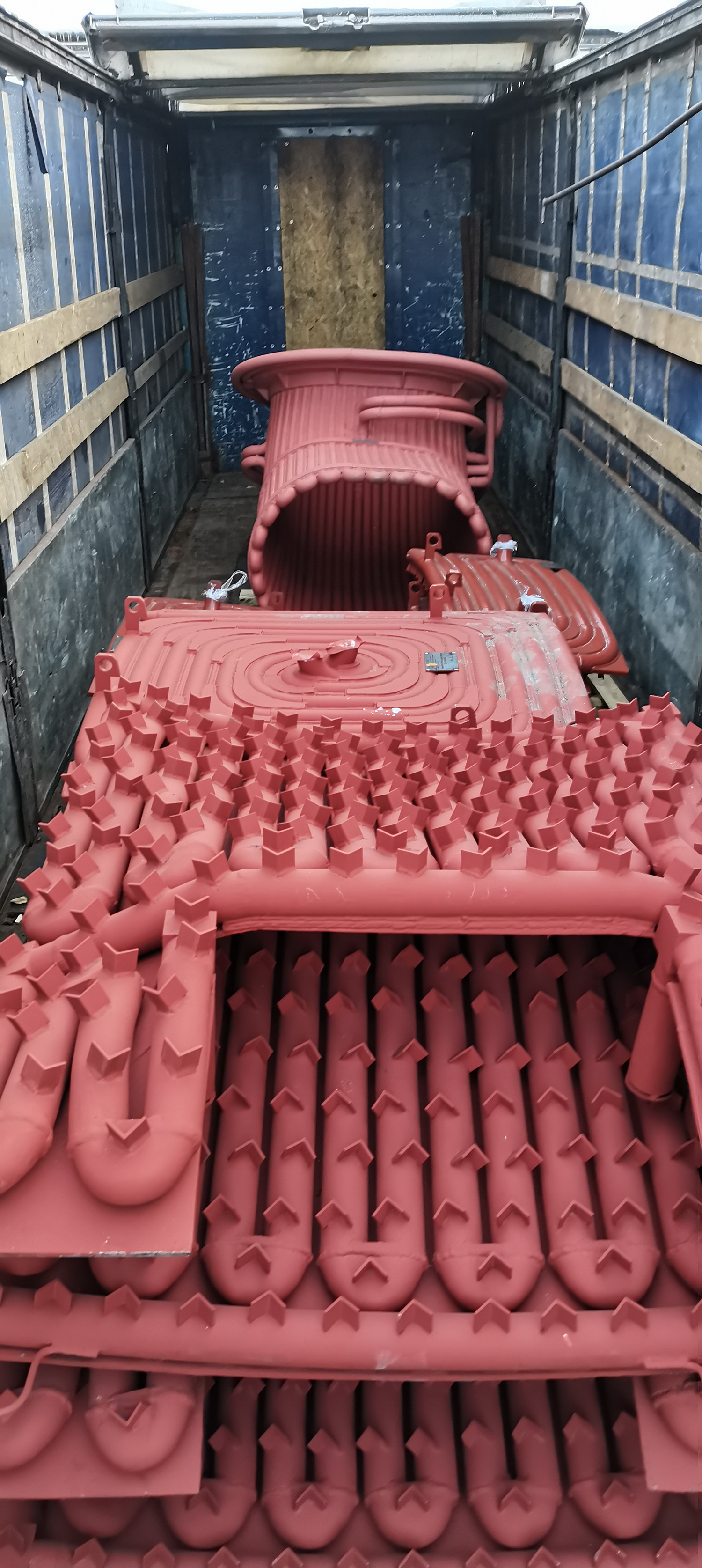

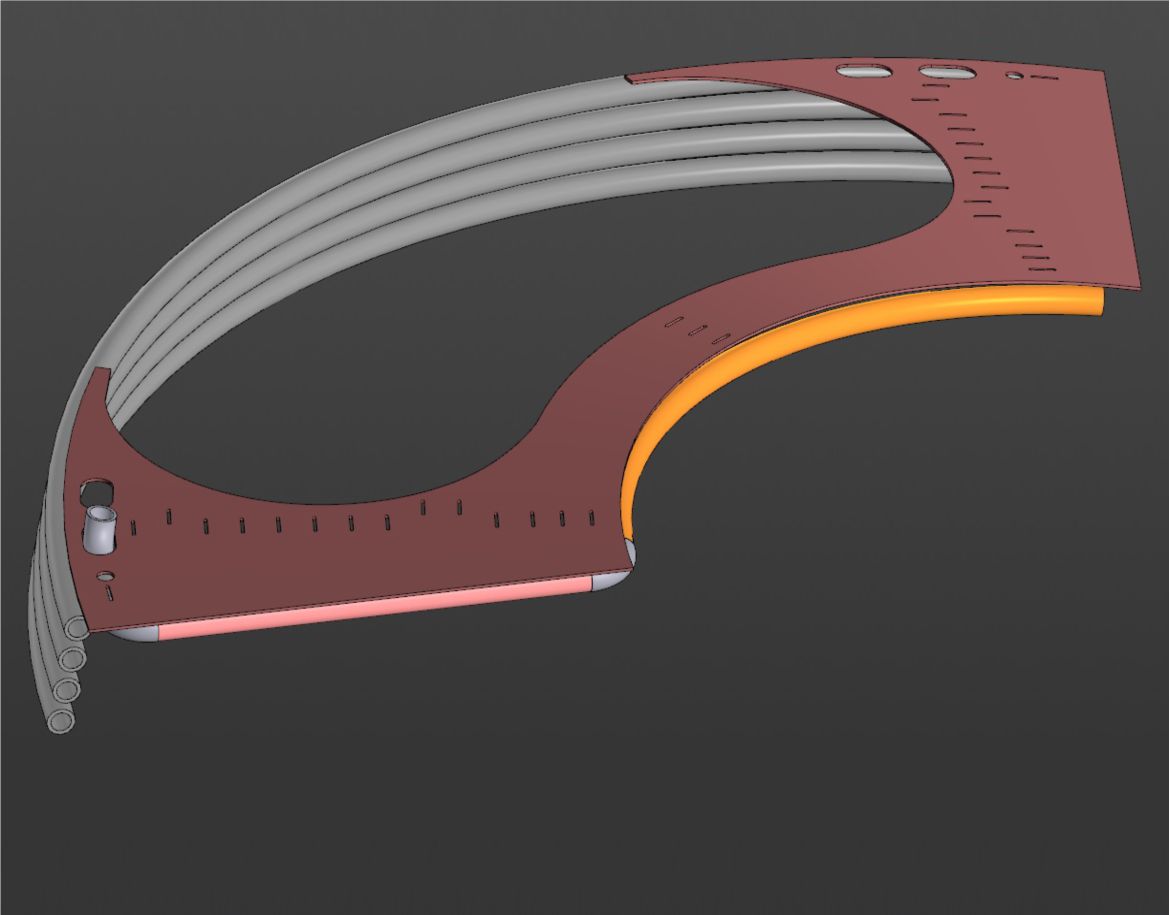

Панели свода печи

ООО «УГМК-Сталь», «М3 «Электросталь»

Изготовление

Металлургическая

9

Напыльник унифицированный на водном охлаждении

Среднеуральский медеплавильный завод

Разработка КД и изготовление

Металлургическая

10

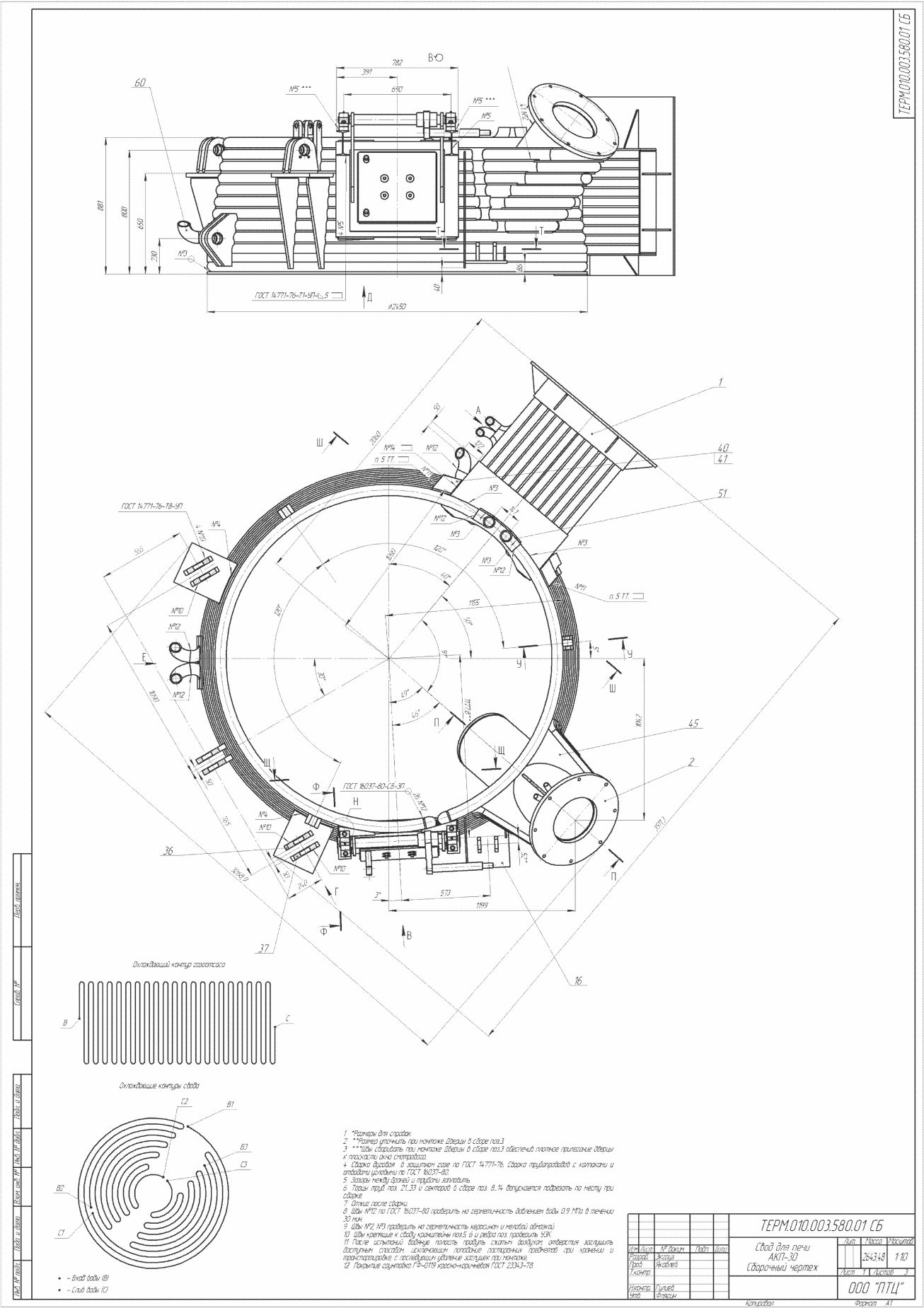

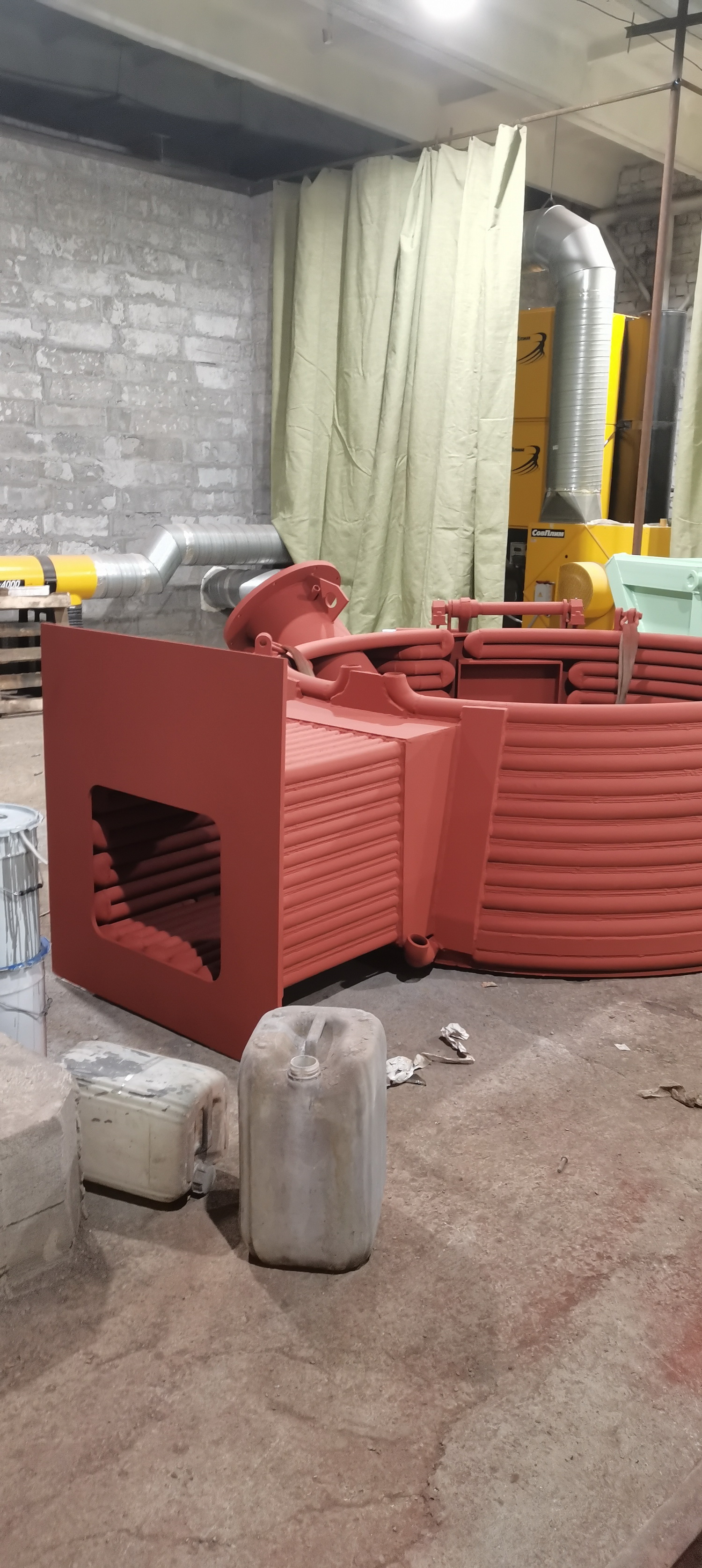

Свод для печи АКП-30 ч. ТЕРМ.010.003.580

ООО «ТМК-ЯМЗ»

Разработка КД и изготовление

Металлургическая

11

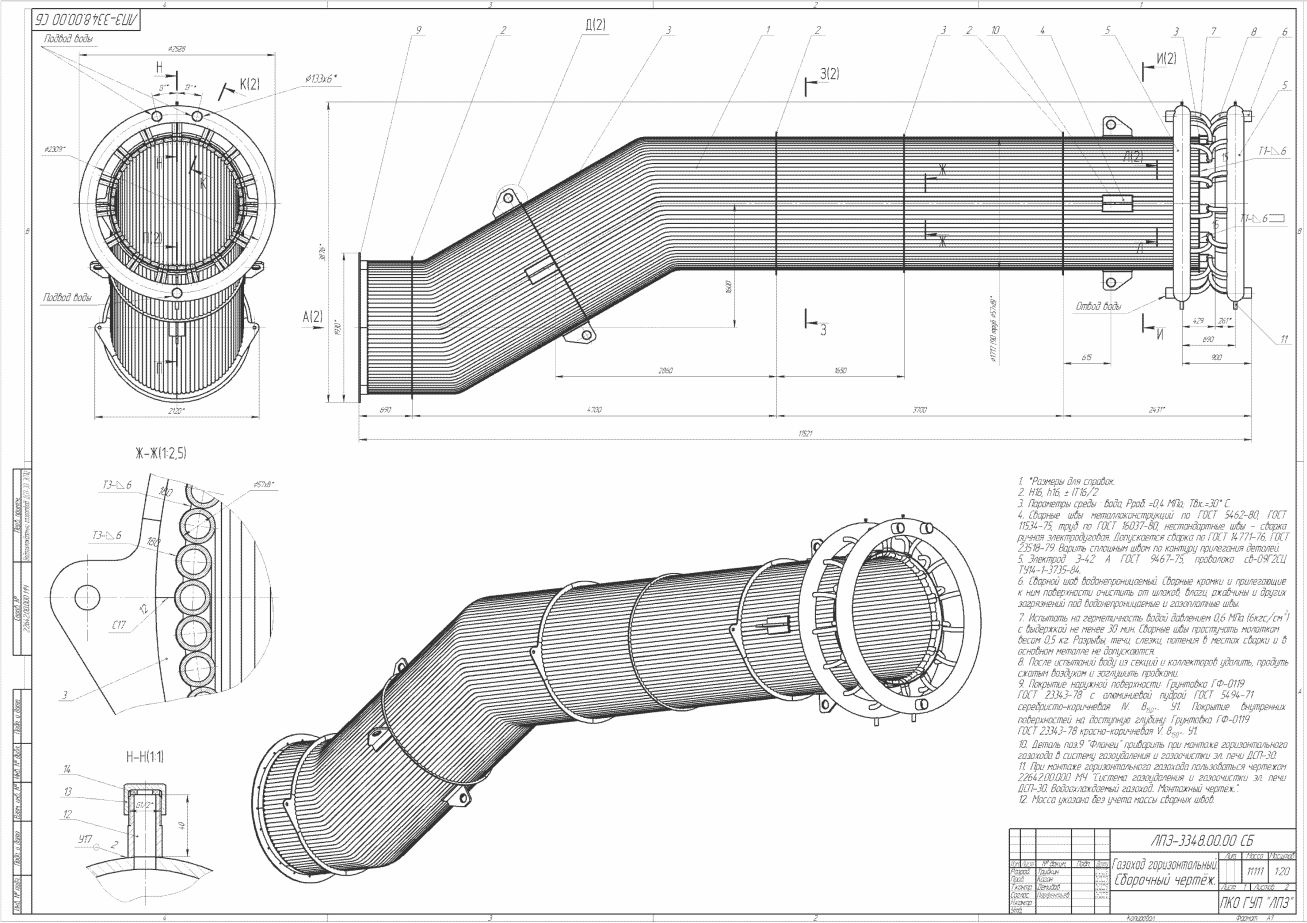

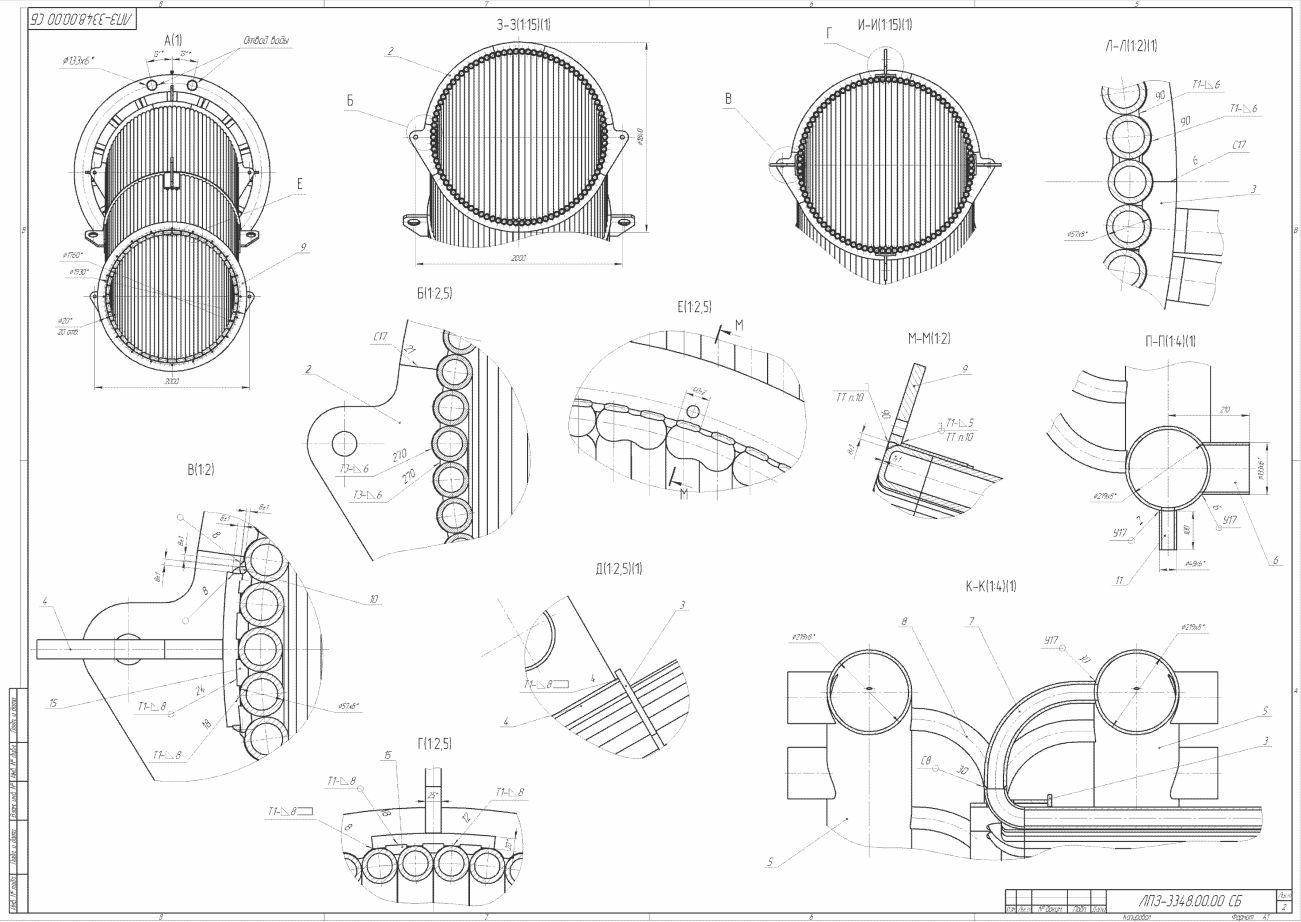

Газоход горизонтальный ч.Л ПЗ-3348.00.00СБ

ООО «ТМК-ЯМЗ»

Изготовление

Металлургическая

12

Панель эркерная левая ч. ЛПЗ-2941.00.00СБ

ООО «ТМК-ЯМЗ»

Изготовление

Металлургическая

13

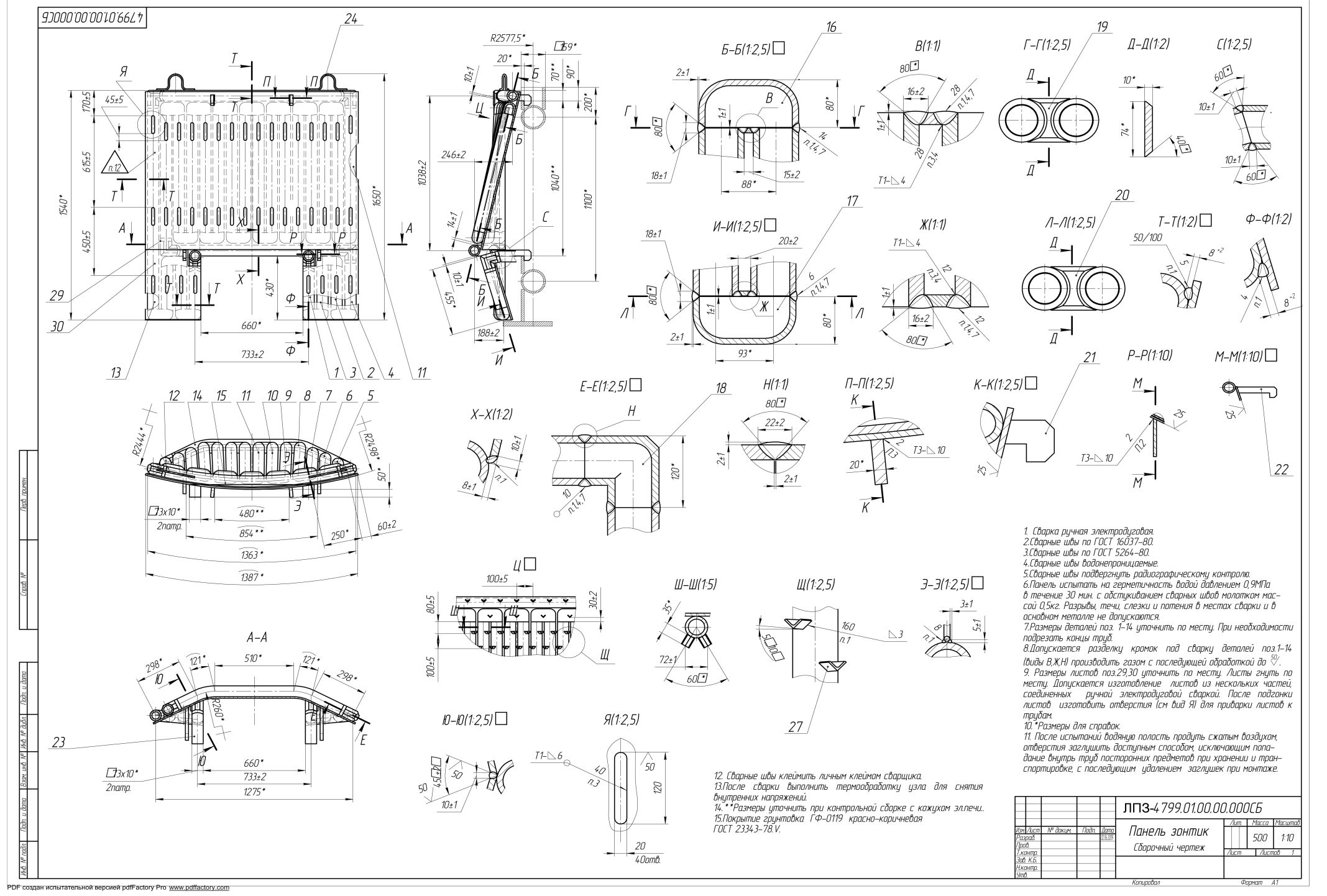

Панель зонтик ч. ЛПЗ- 4799.01.00.00.000 СБ

ООО «ТМК-ЯМЗ»

Изготовление

Металлургическая

14

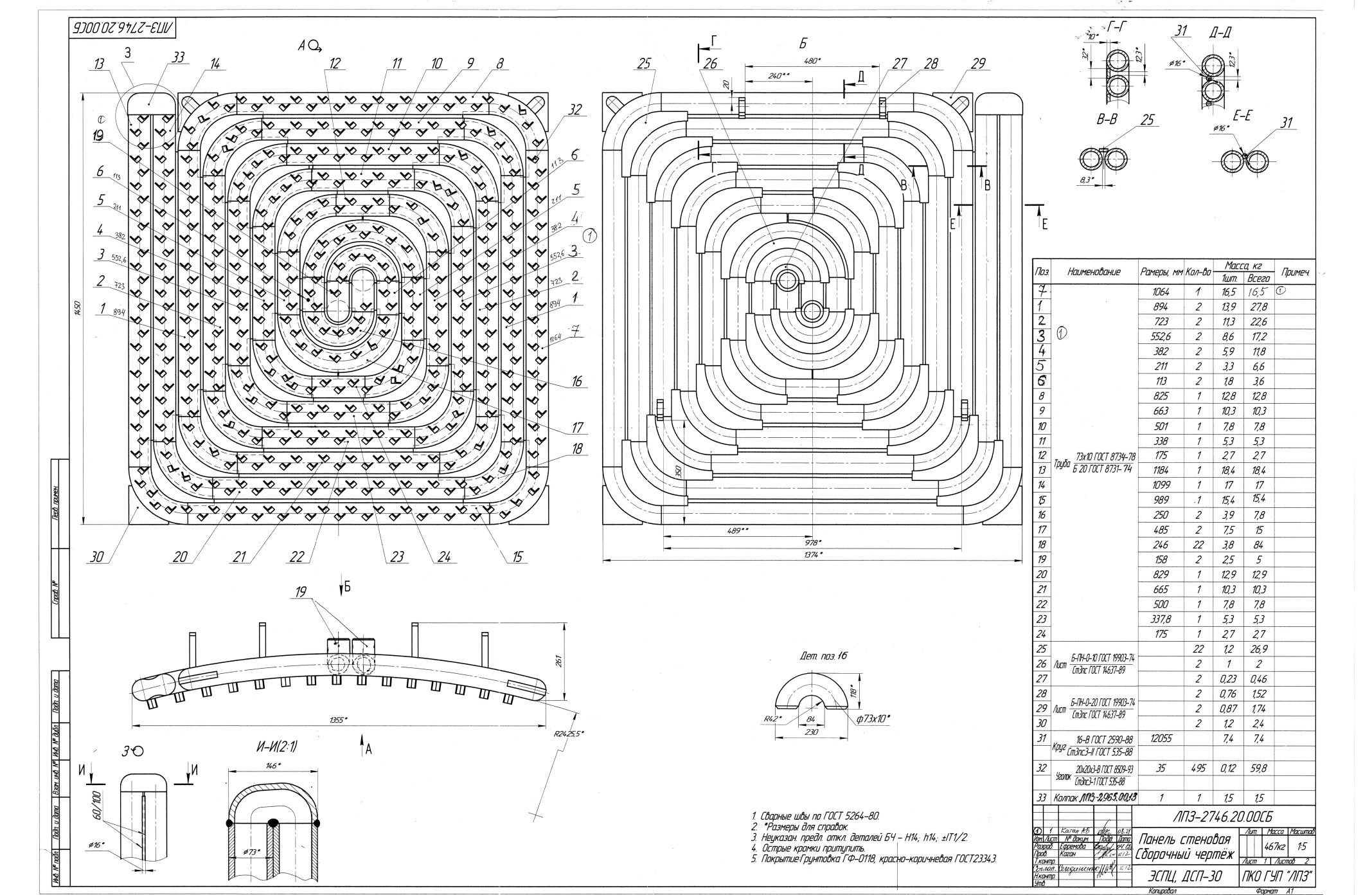

Панель стеновая ч. ЛП3-2746.20.00 СБ

ООО «ТМК-ЯМЗ»

Изготовление

Металлургическая

15

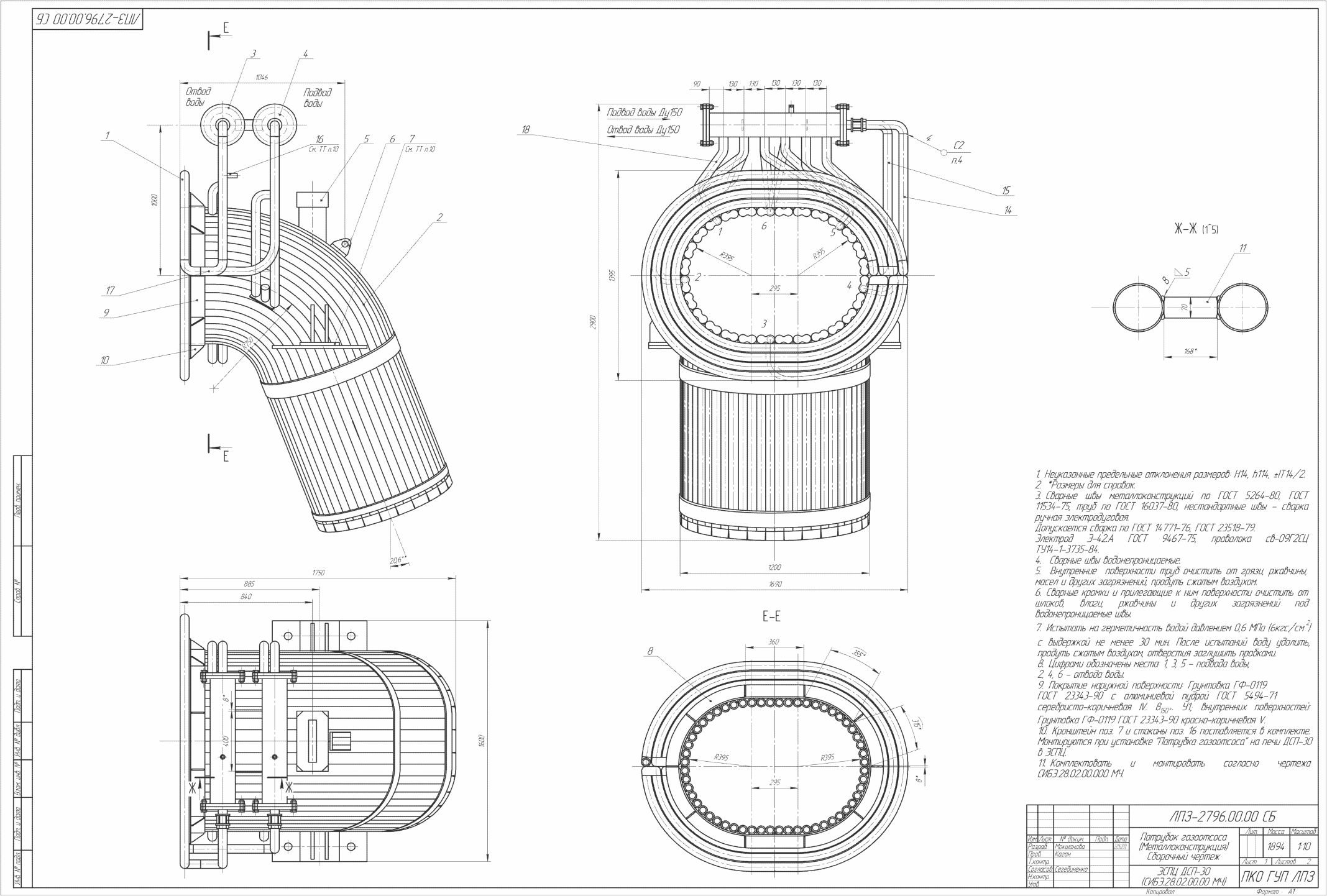

Патрубок газоотсоса ч. ЛП3-2796.00.00 СБ

ООО «ТМК-ЯМЗ»

Изготовление

Металлургическая

16

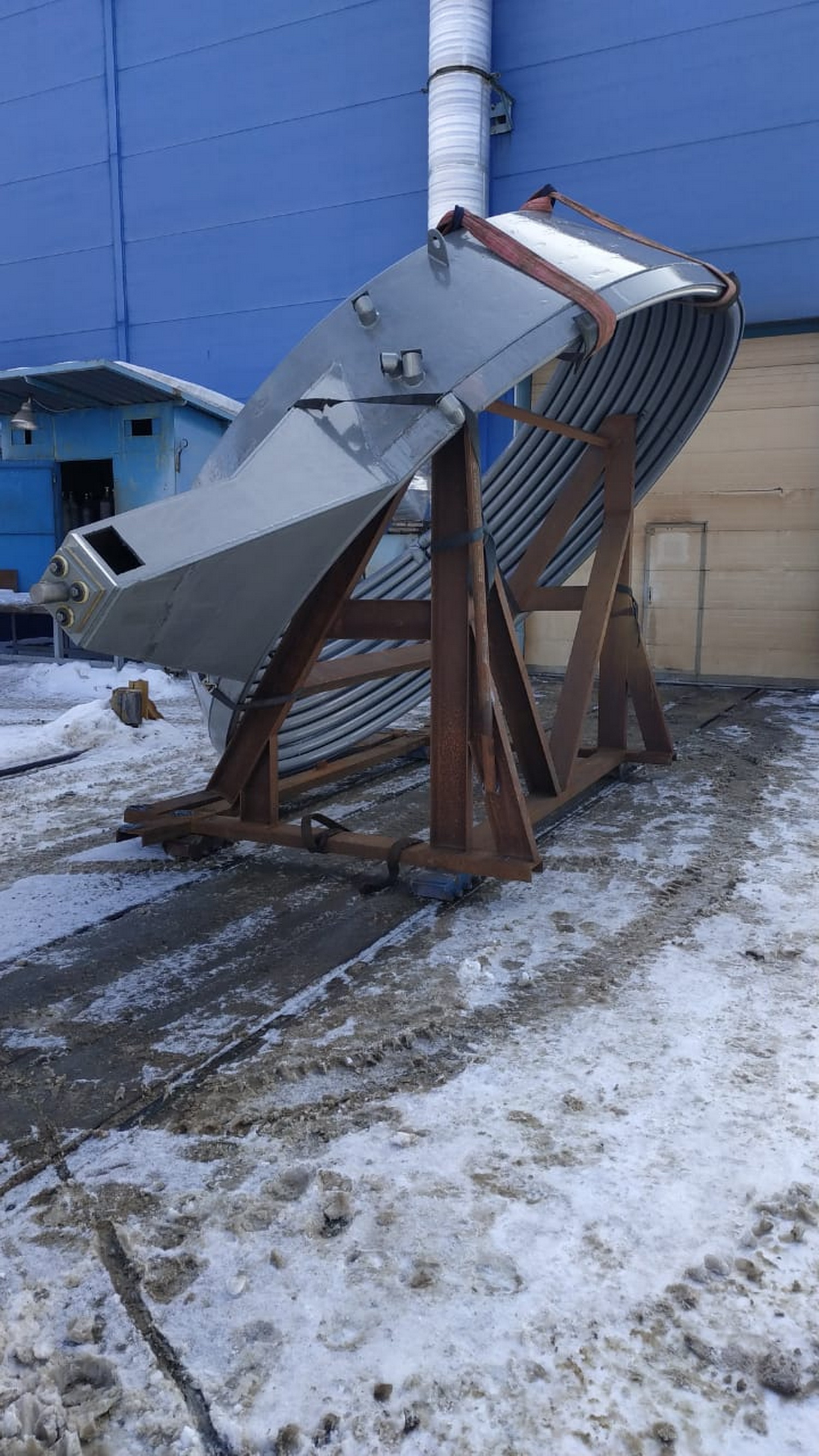

Газопровод угловой

ООО «УГМК-Сталь», «М3 «Электросталь»

Разработка КД и изготовление

Металлургическая

17

Секция коническая МТМ1318.01.00.000

АО «Первоуральский новотрубный завод»

Изготовление

Металлургическая

18

Газоотсос МТМ1318.02.00.000

АО «Первоуральский новотрубный завод»

Изготовление

Металлургическая/ производство трубной продукции

19

Фланец левый ЭСПЦ. ОН.138.77.00.000

«Надежденский металлургический завод»

Разработка КД и изготовление

Металлургическая

20

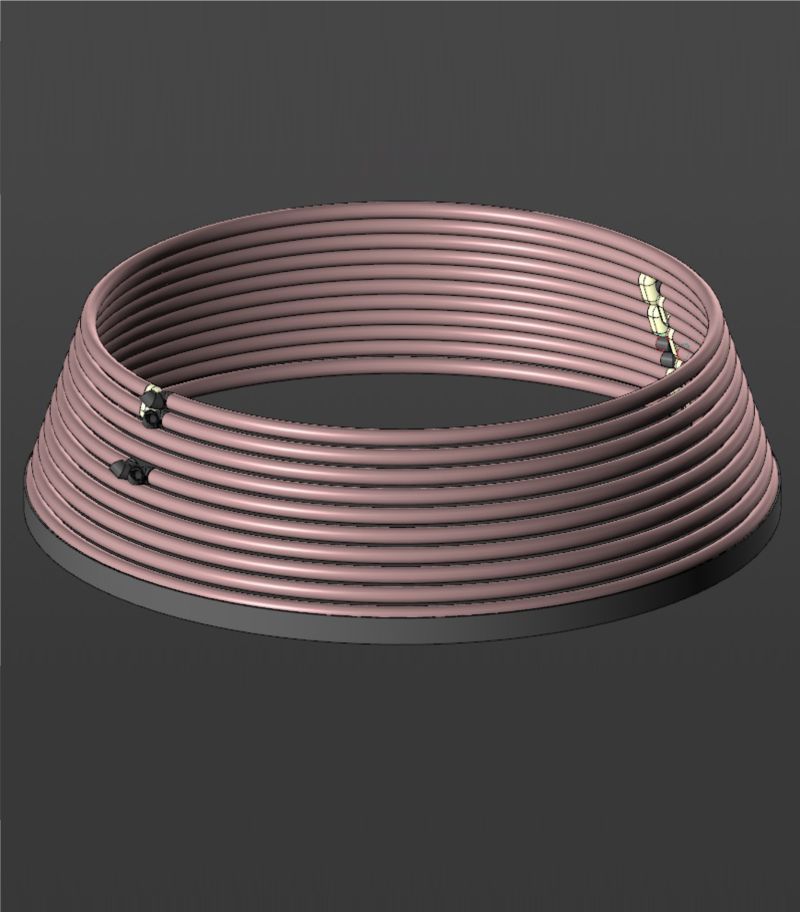

Панель коническая

ООО «УГМК-Сталь», «М3 «Электросталь»

Разработка КД и изготовление

Металлургическая

21

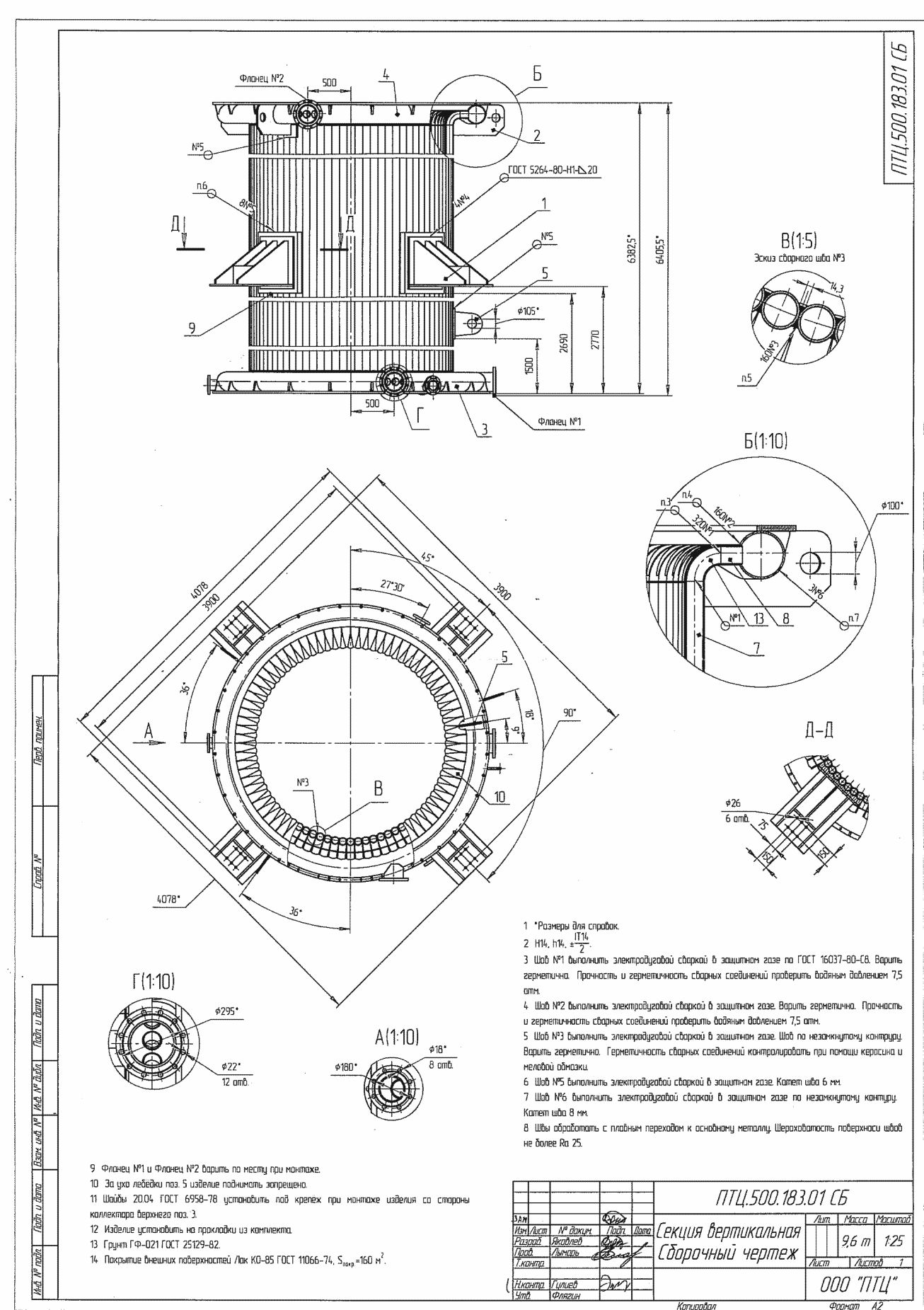

Секция вертикальная газохода ПТЦ.500.183.01

ООО «УГМК-Сталь», «М3 «Электросталь»

Разработка КД и изготовление

Металлургическая
